Fondital Exclusivo B3 tagosítható alumínium radiátor
A Fondital Exclusivo B3 egy prémium minőségű, tagosítható présöntött alumínium radiátor, amely nagy hőleadásával, gyors felfűtésével és esztétikus megjelenésével kiváló választás korszerű fűtési rendszerekhez. Kialakításának köszönhetően hatékonyan használható hagyományos és alacsony hőmérsékleten üzemelő fűtési rendszerekben is.
Az alumínium radiátor kis súllyal és kis víztérrel rendelkezik, ezért gyorsan reagál a fűtési igények változására. A gyors felfűtés és a jó szabályozhatóság kényelmesebb, energiahatékonyabb működést tesz lehetővé. A Fondital Exclusivo B3 szabadalmaztatott kialakítása kiemelkedő hőleadást biztosít, miközben a kis vízoldali ellenállás segíti a fűtési rendszer hatékony működését.
Főbb előnyök
- Tagosítható présöntött alumínium radiátor
- Kiemelkedő hőleadás a szabadalmaztatott kialakításnak köszönhetően
- Ideális alacsony hőmérsékleten üzemelő fűtési rendszerekhez is
- Kis súly és kis víztér
- Gyors felfűtés és jó szabályozhatóság
- Kis vízoldali ellenállás
- Külső és belső korrózióvédelmi felületkezelés
- Szabadalmaztatott fenéklezárási technika, amely segít meggátolni az iszap felgyülemlését a tagok alján
- Duplán festett, sima és esztétikus felület
- RAL 9010 fehér szín
- Fali tartókonzollal vagy lábbal is szerelhető
- Akár 30 tagig rendelhető
- 16 bar maximális üzemi nyomás, 24 bar próbanyomás
- 10 év gyártói jótállás
Felületkezelés
Az Exclusivo B3 radiátor duplán festett felületet kap. Az első réteg elektroforézises festékbe mártással készül, amely légzárványmentes bevonatot eredményez. A második réteg porfestéssel kerül fel, amely biztosítja a megfelelő fedést, a tartós felületet és az esztétikus, sima megjelenést.

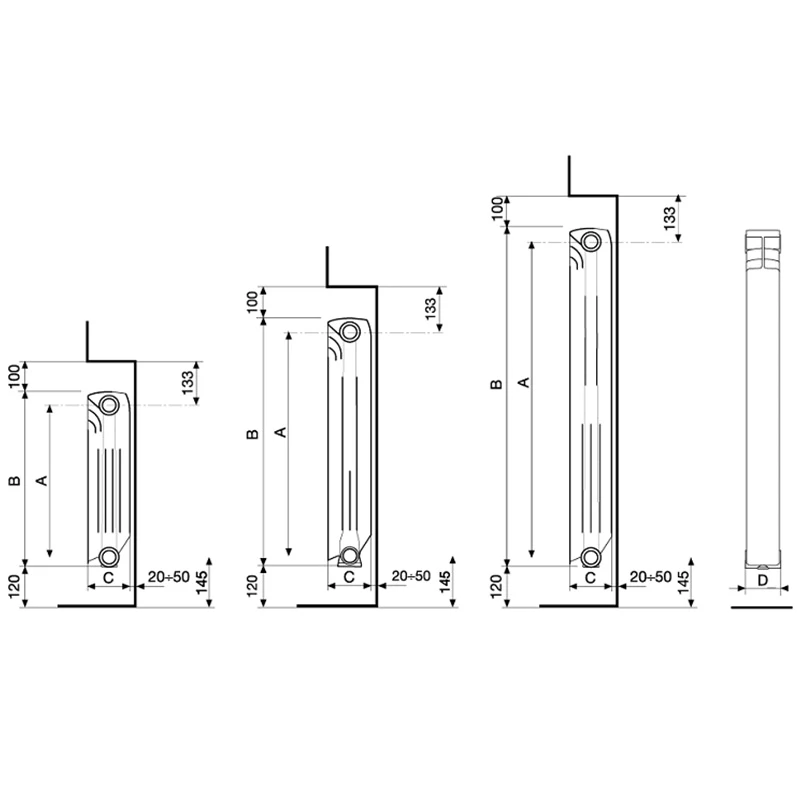

Méretek és műszaki adatok
| Kivitel |
350/100 |
500/100 |
600/100 |
700/100 |
800/100 |
| Kötéstávolság |
350 mm |
500 mm |
600 mm |
700 mm |
800 mm |
| Magasság |
407 mm |
556 mm |
657 mm |
757 mm |
857 mm |
| Mélység |
97 mm |
97 mm |
97 mm |
97 mm |
97 mm |
| Szélesség |
80 mm/tag |
80 mm/tag |
80 mm/tag |
80 mm/tag |
80 mm/tag |
| Csatlakozási méret |
1" |
1" |
1" |
1" |
1" |
| Víztartalom |
0,21 l/tag |
0,26 l/tag |
0,29 l/tag |
0,39 l/tag |
0,43 l/tag |
Hőleadási adatok tagonként
| Kivitel |
350/100 |
500/100 |
600/100 |
700/100 |
800/100 |
| Hőleadás ΔT 30 °C esetén |
47,3 W/tag |
59,5 W/tag |
68,9 W/tag |
77,1 W/tag |
85,2 W/tag |
| Hőleadás ΔT 40 °C esetén |
68,6 W/tag |
86,0 W/tag |
100,0 W/tag |
112,0 W/tag |
124,0 W/tag |
| Hőleadás ΔT 50 °C esetén |
91,5 W/tag |
114,5 W/tag |
133,5 W/tag |
149,5 W/tag |
166,0 W/tag |
| Hőleadás ΔT 60 °C esetén |
115,8 W/tag |
144,6 W/tag |
169,1 W/tag |
189,4 W/tag |
210,7 W/tag |
| Hőleadás ΔT 70 °C esetén |
141,3 W/tag |
172,6 W/tag |
206,4 W/tag |
231,3 W/tag |
257,7 W/tag |
Teljes szélesség számítása
A radiátor teljes szélessége a tagok számától függ. Egy tag szélessége 80 mm, ezért például egy 6 tagos radiátor szélessége 480 mm, egy 10 tagos radiátor szélessége 800 mm, egy 20 tagos radiátor szélessége 1600 mm, egy 25 tagos radiátor szélessége pedig 2000 mm.
Teljesítmény számítása
A radiátor teljes hőleadása a kiválasztott kötéstávolság és a tagok száma alapján számítható. A tagonkénti teljesítményt a tagszámmal kell megszorozni. Például ΔT 50 °C esetén egy 600 mm kötéstávolságú, 10 tagos Exclusivo radiátor teljesítménye 133,5 W/tag × 10 tag, vagyis 1335 W.
A megadott 350, 500 és 600 mm-es változatok ΔT 50 °C szerinti teljesítménye
| Változat |
Tagonkénti teljesítmény ΔT 50 °C esetén |
Példa elérhető tagszámokra |
| Exclusivo 350 |
91,5 W/tag |
1 tagos kivitel |
| Exclusivo 500 |
114,5 W/tag |
1 tagos kivitel |
| Exclusivo 600 |
133,5 W/tag |
1–25 tagos kivitelek |
Exclusivo 600 változatok ΔT 50 °C szerinti teljesítménye
| Tagszám |
Szélesség |
Teljesítmény ΔT 50 °C esetén |
| 1 tag |
80 mm |
133,5 W |
| 2 tag |
160 mm |
267 W |
| 3 tag |
240 mm |
400 W |
| 4 tag |
320 mm |
534 W |
| 5 tag |
400 mm |
667 W |
| 6 tag |
480 mm |
800 W |
| 7 tag |
560 mm |
934 W |
| 8 tag |
640 mm |
1067 W |
| 9 tag |
720 mm |
1201 W |
| 10 tag |
800 mm |
1334 W |
| 11 tag |
880 mm |
1467 W |
| 12 tag |
960 mm |
1601 W |
| 13 tag |
1040 mm |
1734 W |
| 14 tag |
1120 mm |
1868 W |
| 15 tag |
1200 mm |
2001 W |
| 16 tag |
1280 mm |
2134 W |
| 17 tag |
1360 mm |
2268 W |
| 18 tag |
1440 mm |
2401 W |
| 19 tag |
1520 mm |
2535 W |
| 20 tag |
1600 mm |
2668 W |
| 21 tag |
1680 mm |
2801 W |
| 22 tag |
1760 mm |
2935 W |
| 23 tag |
1840 mm |
3068 W |
| 24 tag |
1920 mm |
3202 W |
| 25 tag |
2000 mm |
3335 W |
Beépítés és kiválasztás
A Fondital Exclusivo B3 radiátor fali tartókonzollal vagy lábbal is szerelhető. A megfelelő típus kiválasztásakor érdemes figyelembe venni a helyiség hőigényét, a fűtési rendszer előremenő és visszatérő hőmérsékletét, a rendelkezésre álló beépítési helyet, valamint a szükséges tagszámot.
Fontos megjegyzés
A megadott teljesítményadatok tagonként értendők, ezért a radiátor végleges hőleadása a kiválasztott tagszám alapján változik. 20 tag feletti radiátorkötés esetén a gyártói ajánlás szerint a kötés kialakításáról egyeztetés szükséges.
Jótállás
A Fondital minden Exclusivo radiátorra 10 év jótállást biztosít. A jótállás a gyártásból eredő hibákra vonatkozik, és a vásárlást vagy a felszerelést igazoló dokumentumokkal érvényesíthető. A garancia feltétele a telepítési előírások, a vonatkozó szabványok és a gyártói használati, illetve szerelési útmutató betartása.
