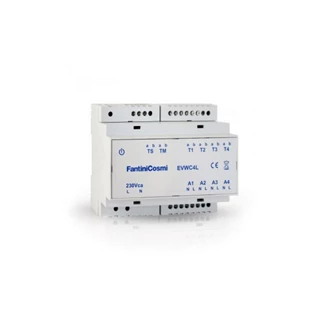

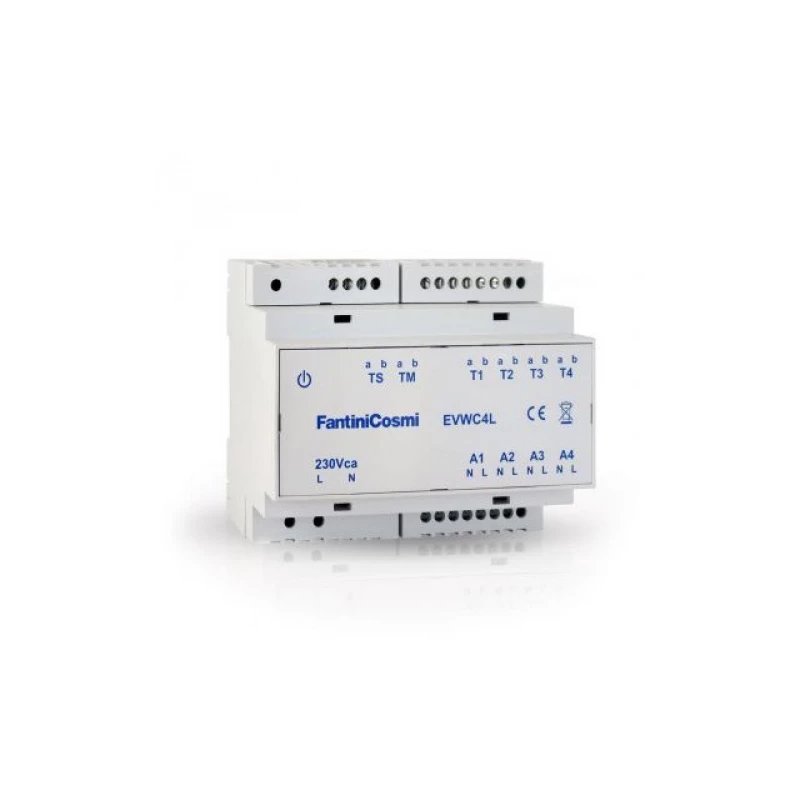

A csatlakozórúd az elosztó elosztódobozban található eszköz, amely megkönnyíti a szobatermosztátok,
a 230Vac hőszabályozók és esetleg egy keringető szivattyú közötti csatlakozásokat.
Általános jellemzők
EVWC4L: 4 bemenet/4 kimenet csatlakozórúd, időzítő bemenetekkel és biztonsági termosztáttal;
EVWC4: 4 bemenet/4 kimenet csatlakozórúd, időzítő bemenetekkel és biztonsági termosztát keringtető szivattyú vezérléssel;
Üzemi hőmérséklet 0°C-45°C, relatív páratartalom 80% max. nem kondenzál.
Tárolási hőmérséklet -10°C – 50°C.
Elektromos jellemzők
Tápellátás: 230Vac ±10% – 50Hz
Elnyelt teljesítmény:
– max. 0,2 VA EVWC4L esetén
– 2,5 VA max. EVWC4 esetén
Maximális alkalmazható terhelés összesen 3A
Késleltetett biztosítékvédelem 3,15A/T (5×20 mm-es típus)
A keringtető szivattyú relé érintkezési tartománya 5 (3) A – 250 Vac (csak EVWC4 esetén)
A kábel maximális keresztmetszete 2,5 mm²
