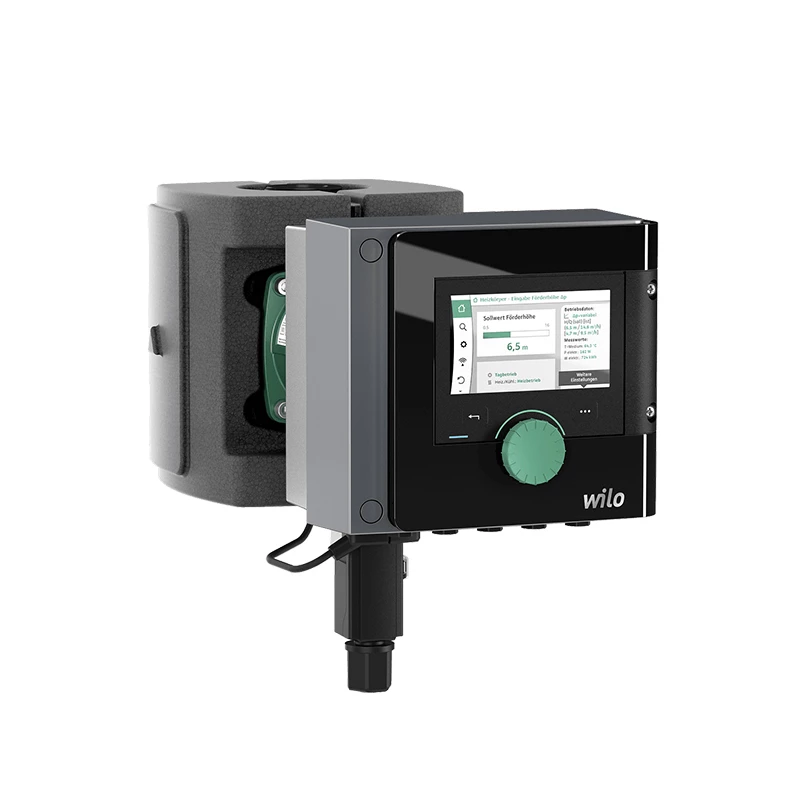

Wilo-Stratos MAXO prémium okos-szivattyú
Nagyhatásfokú inline kivitelű nedvestengelyű szivattyú EC motorral és elektronikus teljesítményillesztéssel. Fűtési víz, hidegvíz és víz/glikol-keverékek esetén alkalmazható. Energiahatékonysági index (EEI) a szivattyú típusától függően ≤ 0,17 és ≤ 0,19 között.
Szabályzási módok:
A teljesítmény folyamatos, automatikus testreszabása a berendezés igényeihez alapjel megadása nélkül Wilo-Dynamic Adapt plus (gyári beállítás). Akár 20 % energiamegtakarítás a dp-v szabályzási módhoz képest.
Állandó hőmérséklet (T-const.)
Állandó hőmérséklet-különbség (dT-const)
A betápláló szivattyú térfogatáramának igény szerinti optimalizálása több szivattyú hálózatba kapcsolása és kommunikációja révén (Multi-Flow Adaptation).
Állandó térfogatáram (Q-const.)
dp-c nyomáskülönbség-szabályzás a csőhálózat egy távoli pontján (rosszpont szabályzás)
Állandó nyomáskülönbség (dp-c)
Változó nyomáskülönbség (dp-v) névleges munkapont-bevitel opcióval
Állandó fordulatszám (n-const.)
Felhasználó által definiált PID-szabályzás
Funkciók:
Fűtési hőmennyiség-mérés
Hűtési hőmennyiség-mérés
A szivattyú automatikus lekapcsolása nulla-átfolyás felismerése esetén (No-Flow Stop)
A fűtő- és hűtő üzemmód közti átkapcsolás (automatikus, külső vagy kézi)
Beállítható térfogatáram-korlátozás a Q-Limit funkció segítségével (Qmin. és Qmax.)
Ikerszivattyúk üzemmódjai: Hatásfok optimalizált párhuzamos üzem dp-c és dp-v, fő- / tartalékszivattyús üzemhez
A konfigurált szivattyúbeállítások mentése és visszaállítása (3 visszaállítási pont)
Zavarjelzés-/figyelmeztető üzenet kijelzése szövegesen, elhárítási javaslattal
Légtelenítési funkció a forgórész-tér automatikus légtelenítéséhez
Automatikus csökkentett üzem
Automatikus blokkolás-mentesítő funkció és beépített teljes motorvédelem
A szárazonfutás felismerése
Kijelző:
Szabályzási mód
Alapjel
Térfogatáram
Hőmérséklet
Teljesítményfelvétel
Elektromos fogyasztás
Aktív hatások (pl. STOP, No-Flow Stop)
Kivitel:
2 konfigurálható analóg bemenet: 0 – 10 V, 2 – 10 V, 0 – 20 mA, 4 – 20 mA és kereskedelemben kapható PT1000; tápellátás: +24 V DC
2 konfigurálható digitális bemenet (Ext. Off, Ext. Min. Ext. Max, fűtés/hűtés, manuális felülvezérlés (épületautomatizálás leválasztva), kezelés zárolása (billentyűzár és távirányításos konfiguráció elleni védelem))
2 konfigurálható jelzőrelé az üzemi és zavarjelzésekhez
Kártyahely az épületautomatizáláshoz csatlakozó interfészekkel ellátott Wilo-CIF modulokhoz (opcionális tartozékok: Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CANopen CIF-modulok)
Wilo Net Wilo-rendszerbuszként a Wilo-termékek egymás közötti kommunikációjához, pl. Multi-Flow Adaptation; ikerszivattyús üzem és Wilo-Smart Gateway
Beépített hőmérséklet-érzékelő
Automatikus vészhelyzeti üzem különleges állapotok esetén (meghatározható szivattyú fordulatszám) pl. a buszkommunikáció vagy jeladó adatok kimaradása esetén
Színes grafikus kijelző (4,3 coll) az egy gombos kezelési szinten végzett kezeléssel
Üzemi adatok kiolvasása és beállítása, valamint pl. üzembe helyezési protokoll létrehozása Bluetooth-interfész segítségével (további tartozékok nélkül) a Wilo-Assistant applikációban
Beépített ikerszivattyú-vezérlés (az ikerszivattyúk készre vannak kábelezve), 2 egyes-szivattyú ikerszivattyú egységként történő alkalmazása esetén, csatlakozás a Wilo Net segítségével
Kábelszakadás felismerése analóg jelnél (2 – 10 V vagy 4 – 20 mA esetén)
Kültéri telepítés időjárás-védelemmel a beépítési és üzemeltetési utasítás szerint lehetséges
Dátum és idő előre beállítva
Hőszigetelő burkolat fűtésben történő alkalmazáshoz
Szállítási terjedelem
Szivattyú
Optimalizált Wilo-csatlakozó minden mérethez ugyanaz
2x kábelcsavarzat M16 x 1,5
Alátétek az M12 és M16 karimás csavarokhoz (DN 32 – DN 65 névleges csatlakozó szélesség esetén)
2x tömítés menetes csatlakozás esetén
Hőszigetelő burkolat
Beépítési és üzemeltetési utasítás együtt
Opcionális tartozékok:
ClimaForm hideg elleni szigetelés a kondenzátumképződés elkerüléséhez
CIF-modul: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen
PT 1000 (B) csőben elhelyezett jeladó (Használati víz esetén)
PT 1000 (AA) jeladó a merülőhüvelybe történő telepítés esetén
Nyomáskülönbség-jeladó
Smart-Gateway
Üzemi adatok
Szállított közeg Water
közeghőmérséklet T -10 °C
környezeti hőmérséklet T -10 °C
Maximális üzemi nyomás PN 10 bar
Legkisebb szívómagasság 50 °C-nál 3,0 m
Legkisebb szívómagasság 95 °C-nál 10,0 m
Legkisebb szívómagasság 110 °C-nál 16,0 m
Motoradatok
Energiahatékonysági index (EEI) 0.19
Zavarkibocsátás EN 61800-3;2004+A1;2012 / lakókörnyezet (C1)
Zavartűrés EN 61800-3;2004+A1;2012 / ipari környezet (C2)
Hálózati csatlakozás 1~230 V, 50/60 Hz
Teljesítményfelvétel P1 max 130,0 W
Min. fordulatszám nmin 750 f/perc
Max. fordulatszám nmax 2600 f/perc
Védelmi osztály motor IPX4D
Kábelcsavarzat 5 x M16x1.5
Szerkezeti anyagok
Szivattyúház Cast iron
Járókerék PPS-GF40
Tengely Stainless steel
Anyagraktár Grafit
Telepítési méretek
Szívóoldali csőcsatlakozás DN 40
Nyomóoldali csőcsatlakozás DN 40
Beépítési hossz l0 220 mm
