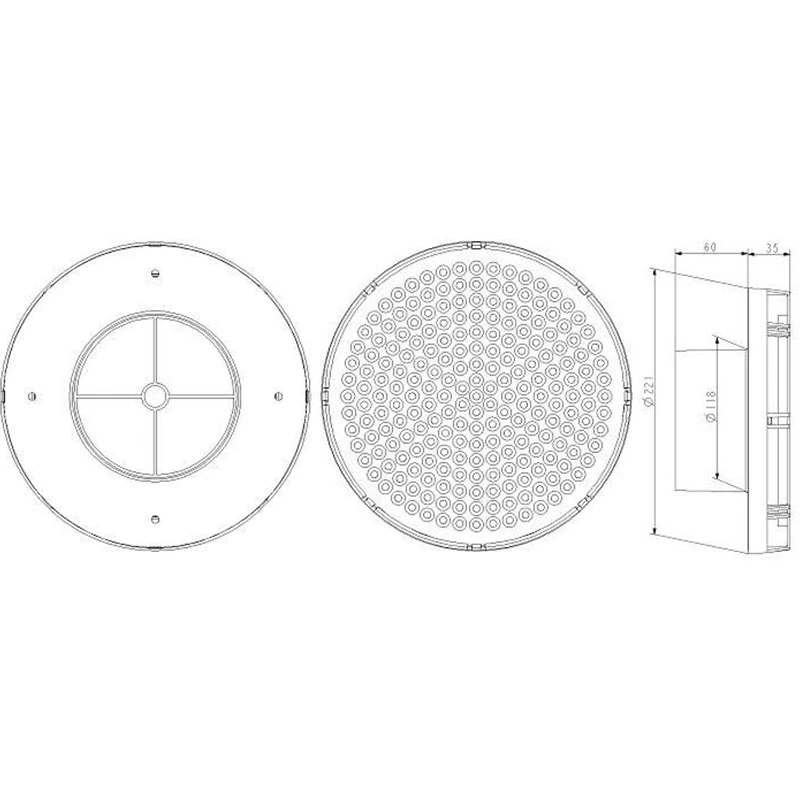

Levegő kiszellőző Air-Tonic AT-G60-SZ-TE

A légbevezető alkalmas gáztüzelésű berendezések égési levegőjének méretezett ellátására, illetve egyéb célú méretezett levegőellátásra. Ezek az alap, vagy más néven standard kivitelek. A termék csomagolása tartalmazza alapkiszerelésben a szűrőt, és az AT-K125 külső rácsot is. standard kivitelek. A termék csomagolása tartalmazza alapkiszerelésben a szűrőt, és az AT-K125 külső rácsot is. A szűrő csökkenti adott nyomáson az átáramló levegő mennyiségét, kérjük, vegye figyelembe a termékekre vonatkozó jelleggörbéket. A beépítéshez lehetőség szerint előre készítsék el a falban a furatot, melyet bélelhet bármilyen anyagú csővel (amely lejtsen kifelé), de javasoljuk az NA 125 méretű KG-PVC csövet, melyhez termékeink illeszkednek. A béléscső elhelyezésétől el lehet tekinteni, ha a furat pormentes és a légbevezető csonkjához képest keresztmetszet csökkenése nincs. A termék elhelyezésének tekintetében javasoljuk a magasabb helyen történő beépítést, de a szűrő nélküli változat elhelyezhető megfelelő tartó esetén akár radiátor mögé is, illetve amennyiben 2 db légbevezető kerül beépítésre gravitációs légáram kialakításra, tartsa be a tervező által figyelembe vett magasság különbséget. A betervezés során figyelembe kell venni az összekötő cső, illetve a külső rács ellenállását is. Szűrős termoelem előkészítéses légbevezető. Mint AT-G60, csak a szűrőt be kell ragasztani a szürke hangcsillapító betétre. A csomagolás során a jobb formatartás végett a szűrőbetétből nem távolítjuk el a kistancolt közepét, ezt a beragasztás után kell megtenni. Szűrőelhelyezés folyamata:

1. a szűrő körgyűrűről eltávolítjuk az öntapadós részt takaró fóliát.
2. középpontosan felragasztjuk a hangcsillapító betétre.
3. eltávolítjuk a szűrő közepét, melyen rajtahagytuk a fóliát. Az AT-G60-Sz-TE jelleggörbéje megegyezik az AT-G60-Sz jelű légbevezetőével.
