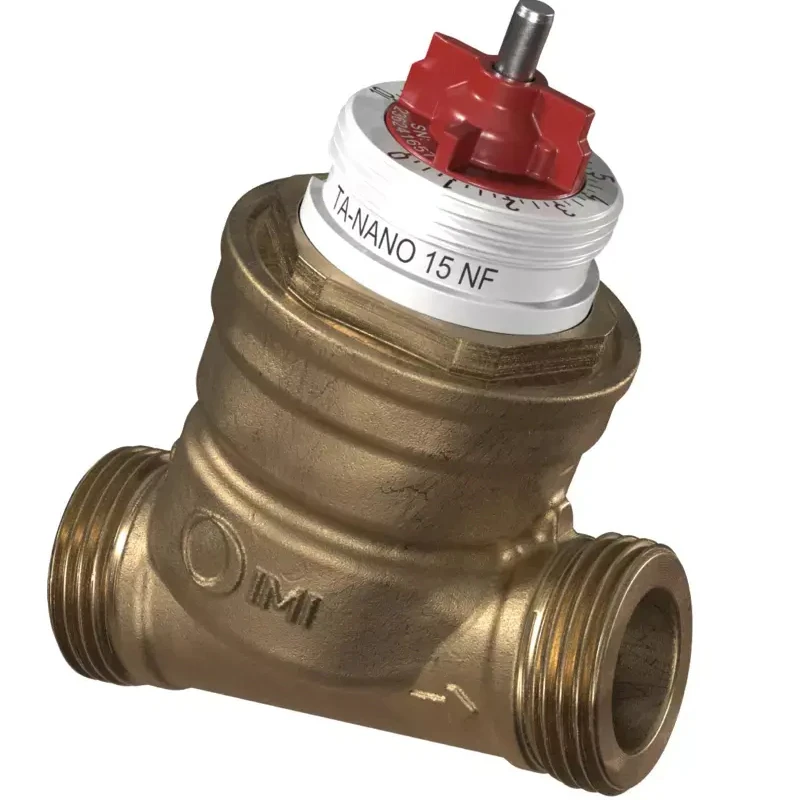

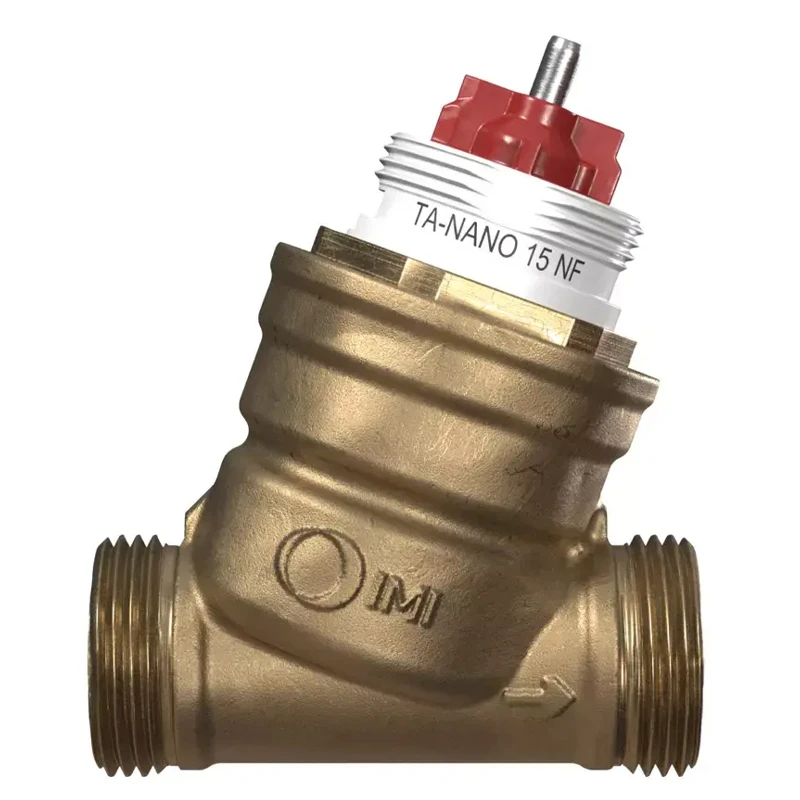

IMI TA-Nano Plus DN15 NF EXT nyomásfüggetlen szabályozó és beszabályozó szelep – 32221310115
Az IMI TA-Nano Plus DN15 NF EXT nyomásfüggetlen szabályozó és beszabályozó szelep fűtési és hűtési rendszerekhez készült PIBCV szelep. Feladata a térfogatáram pontos beállítása és stabilizálása, még változó rendszernyomás mellett is.
A TA-Nano Plus kompakt kialakítású szelep, amely különösen alkalmas kisebb fogyasztók, fan-coil egységek, mennyezeti hűtési-fűtési körök és egyéb végponti egységek hidraulikai szabályozására. Az állítható maximális térfogatáram segít megelőzni a túlszállítást, ezáltal támogatja a rendszer pontosabb és energiatakarékosabb működését.
A Plus kivitel mérőpontokkal rendelkezik, ezért alkalmas térfogatáram-mérésre, nyomáskülönbség-ellenőrzésre, diagnosztikai feladatokra és üzembe helyezési beszabályozás támogatására. A szelep M30x1,5 csatlakozású szelepmozgatókkal használható.
Főbb műszaki jellemzők:
- Gyártó: IMI TA
- Termékcsalád: TA-Nano Plus
- Terméktípus: nyomásfüggetlen szabályozó és beszabályozó szelep, PIBCV
- Cikkszám: 32221310115 / 322213-10115
- Kivitel: Plus, mérőpontokkal
- Méret: DN15
- Átfolyási kivitel: NF, normal flow
- Csatlakozás: külső menet, G3/4
- Menetszabvány: ISO 228 szerinti külső menet
- Nyomásfokozat: PN25
- Állítható maximális térfogatáram: 47,1–560 l/h
- qmax érték teljesen nyitott szelepnél: 560 l/h
- Minimális ajánlott nyomáskülönbség DN15 NF esetén: 15 kPa
- Maximális nyomáskülönbség: 600 kPa
- Üzemi hőmérséklet-tartomány: -10 és +120 °C között
- Közeg: víz vagy semleges folyadék, illetve 0–57% víz-glikol keverék
- Szeleptest anyaga: AMETAL
- Szelepszár: rozsdamentes acél
- Tömítések: EPDM
- Szelepmozgató csatlakozás: M30x1,5
- Beépítési hossz: 65 mm
- Magasság: 68 mm
- Magasság mérőponttal: 72 mm
- Tömeg: 0,47 kg
- EAN-kód: 5902276824098

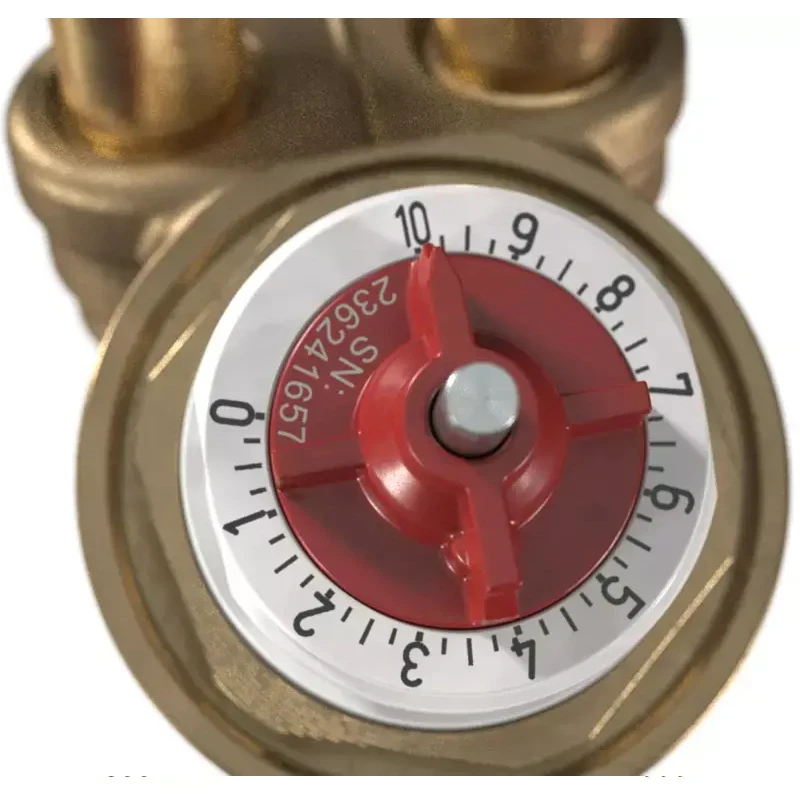

A szelep alkalmas szabályozásra, előbeállításra, nyomáskülönbség-szabályozásra, mérésre, öblítésre és karbantartási célú elzárásra. A hidraulikai beszabályozás közvetlenül a szelepen végezhető el, az aktuális beállítás pedig a szelepmozgató felszerelése után is ellenőrizhető.
A TA-Nano Plus DN15 NF EXT olyan rendszerekhez ajánlott, ahol fontos a pontos térfogatáram-szabályozás, a kompakt beépíthetőség, a mérhetőség és a stabil működés változó terhelési viszonyok mellett.
