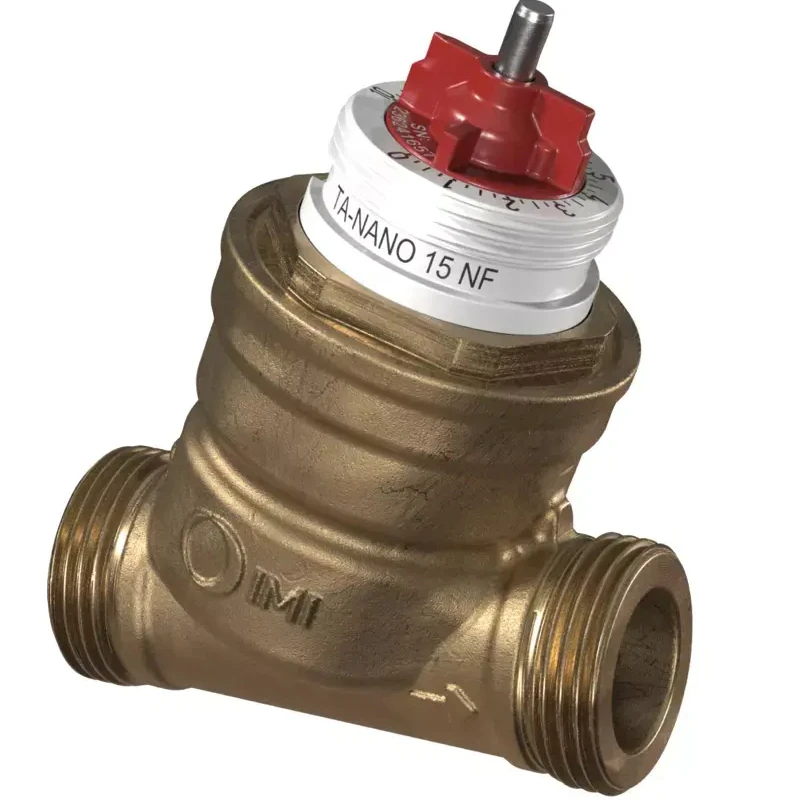

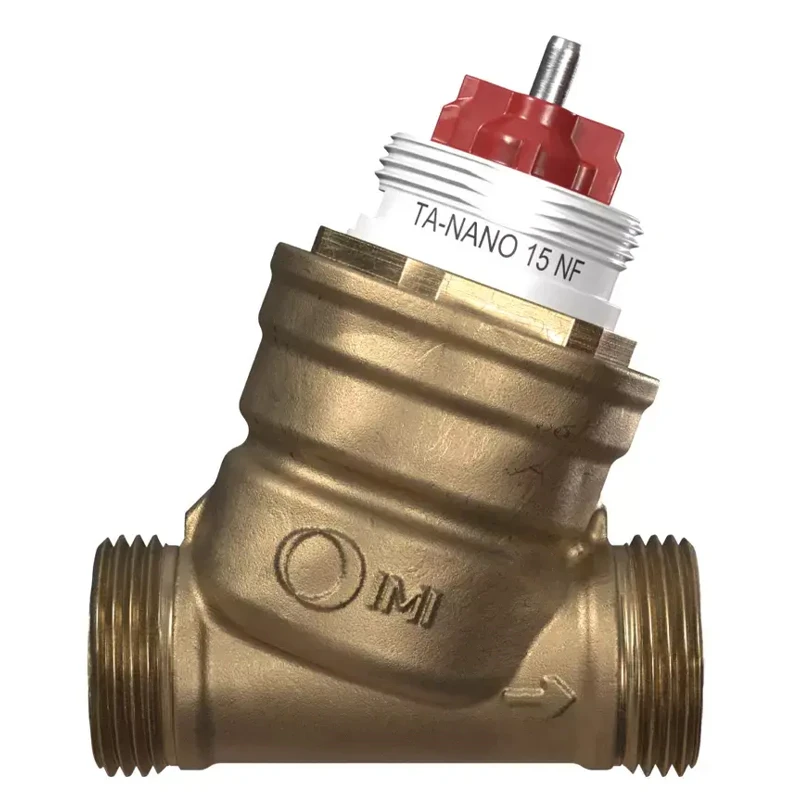

IMI TA-Nano Plus DN20 NF EXT nyomásfüggetlen szabályozó és beszabályozó szelep – 32221310120
Az IMI TA-Nano Plus DN20 NF EXT nyomásfüggetlen szabályozó és beszabályozó szelep fűtési és hűtési rendszerekhez alkalmazható PIBCV szelep. Feladata a térfogatáram előbeállítása, szabályozása és stabilizálása változó nyomásviszonyok mellett.
A szelep kompakt kialakítású, ezért olyan gépészeti rendszerekben is jól használható, ahol korlátozott a beépítési hely. Alkalmas kisebb fogyasztók, például fan-coil egységek, hűtési-fűtési körök és egyéb végponti berendezések hidraulikai szabályozására.
A Plus kivitel mérőpontokkal rendelkezik, így támogatja a térfogatáram-mérést, a nyomáskülönbség-ellenőrzést, a diagnosztikát és az üzembe helyezés során végzett beszabályozást.
Főbb műszaki jellemzők:
- Gyártó: IMI TA
- Termékcsalád: TA-Nano Plus
- Terméktípus: nyomásfüggetlen szabályozó és beszabályozó szelep, PIBCV
- Cikkszám: 32221310120 / 322213-10120
- Kivitel: Plus, mérőpontokkal
- Méret: DN20
- Átfolyási kivitel: NF, normal flow
- Csatlakozás: külső menet, G1
- Menetszabvány: ISO 228 szerinti külső menet
- Nyomásfokozat: PN25
- Állítható maximális térfogatáram: 197–1210 l/h
- qmax érték teljesen nyitott szelepnél: 1210 l/h
- Minimális ajánlott nyomáskülönbség DN20 esetén: 18 kPa
- Maximális nyomáskülönbség: 600 kPa
- Üzemi hőmérséklet-tartomány: -10 és +120 °C között
- Közeg: víz vagy semleges folyadék, illetve 0–57% víz-glikol keverék
- Szeleptest anyaga: AMETAL
- Szelepszár: rozsdamentes acél
- Tömítések: EPDM
- Szelepmozgató csatlakozás: M30x1,5
- Beépítési hossz: 75 mm
- Magasság: 68 mm
- Magasság mérőponttal: 72 mm
- Tömeg: 0,51 kg
- EAN-kód: 5902276824111

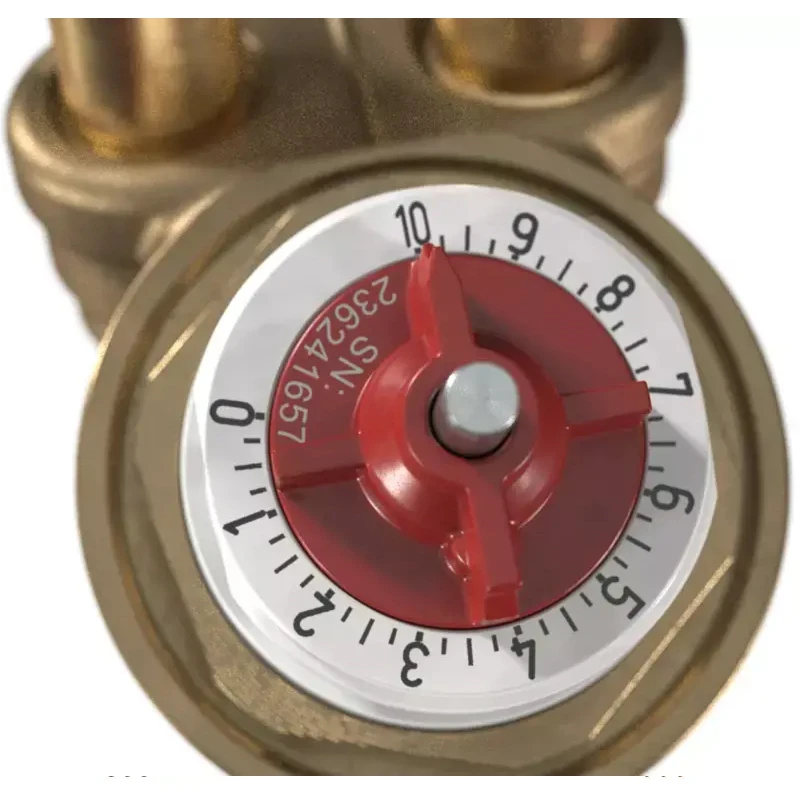

A TA-Nano Plus DN20 NF EXT szelep alkalmas szabályozásra, előbeállításra, nyomáskülönbség-szabályozásra, mérésre, öblítésre és karbantartási célú elzárásra. A térfogatáram beállítása közvetlenül a szelepen végezhető el.
A termék olyan fűtési és hűtési rendszerekhez ajánlott, ahol fontos a pontos hidraulikai beszabályozás, a stabil térfogatáram, a mérhetőség és a kompakt beépíthetőség.
