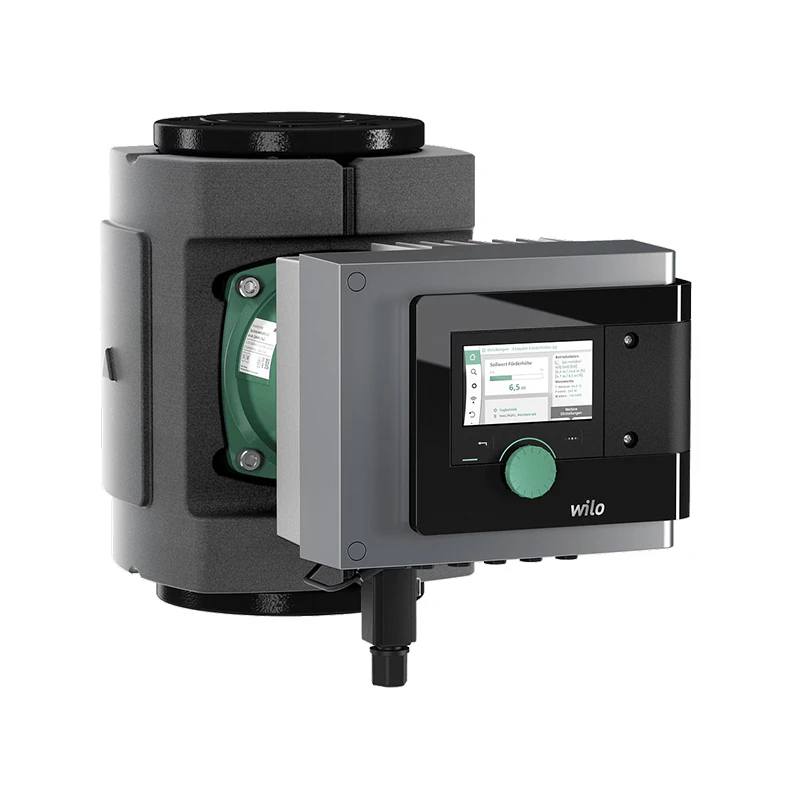

Wilo Stratos MAXO 32/0,5-12 PN6/10 nedvestengelyű szivattyú

Wilo-Stratos MAXO prémium okos-szivattyú

Nagy hatásfokú inline kivitelű nedvestengelyű szivattyú EC motorral és elektronikus teljesítményillesztéssel. Fűtési víz, hidegvíz és víz/glikol-keverékek esetén alkalmazható. Energiahatékonysági index (EEI) a szivattyú típusától függően ≤ 0,17 és ≤ 0,19 között.

Szabályzási módok:

• A teljesítmény folyamatos, automatikus testreszabása a berendezés igényeihez alapjel megadása nélkül Wilo-Dynamic Adapt plus (gyári beállítás). Akár 20% energiamegtakarítás a dp-v szabályozási módhoz képest.
• Állandó hőmérséklet (T-const.)
• Állandó hőmérséklet-különbség (dT-const)
• A betápláló szivattyú térfogatáramának igény szerinti optimalizálása több szivattyú hálózatba kapcsolása és kommunikációja révén (Multi-Flow Adaptation).
• Állandó térfogatáram (Q-const.)
• Dp-c nyomáskülönbség-szabályzás a csőhálózat egy távoli pontján (rosszpont szabályzás)
• Állandó nyomáskülönbség (dp-c)
• Változó nyomáskülönbség (dp-v) névleges munkapont-bevitel opcióval
• Állandó fordulatszám (n-const.)
• Felhasználó által definiált PID-szabályzás

Funkciók:

• Fűtési hőmennyiség-mérés
• Hűtési hőmennyiség-mérés
• A szivattyú automatikus lekapcsolása nulla-átfolyás felismerése esetén (No-Flow Stop)
• A fűtő- és hűtő üzemmód közti átkapcsolás (automatikus, külső vagy kézi)
• Beállítható térfogatáram-korlátozás a Q-Limit funkció segítségével (Q_min. és Q_max.)
• Ikerszivattyúk üzemmódjai: Hatásfok optimalizált párhuzamos üzem dp-c és dp-v, fő- / tartalékszivattyús üzemhez
• A konfigurált szivattyúbeállítások mentése és visszaállítása (3 visszaállítási pont)
• Zavarjelzés-/figyelmeztető üzenet kijelzése szövegesen, elhárítási javaslattal
• Légtelenítési funkció a forgórész-tér automatikus légtelenítéséhez
• Automatikus csökkentett üzem
• Automatikus blokkolás-mentesítő funkció és beépített teljes motorvédelem
• A szárazonfutás felismerése

Kijelző:

• Szabályozási mód
• Alapjel
• Térfogatáram
• Hőmérséklet
• Teljesítményfelvétel
• Elektromos fogyasztás
• Aktív hatások (pl. STOP, No-Flow Stop)

Kivitel:

• 2 konfigurálható analóg bemenet: 0–10 V, 2–10 V, 0–20 mA, 4–20 mA és kereskedelemben kapható Pt1000; tápellátás +24 V DC
• 2 konfigurálható digitális bemenet (Ext. Off, Ext. Min. Ext. Max, fűtés/hűtés, manuális felülvezérlés (épületautomatizálás leválasztva), kezelés zárolása (billentyűzár és távirányításos konfiguráció elleni védelem))
• 2 konfigurálható jelzőrelé az üzemi és zavarjelzésekhez
• Kártyahely az épületautomatizáláshoz csatlakozó interfészekkel ellátott Wilo-CIF modulokhoz (opcionális tartozékok: Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CANopen CIF-modulok)
• Wilo Net Wilo-rendszerbuszként a Wilo-termékek egymás közötti kommunikációjához, pl. Multi-Flow Adaptation; ikerszivattyús üzem és Wilo-Smart Gateway
• Beépített hőmérséklet-érzékelő
• Automatikus vészhelyzeti üzem különleges állapotok esetén (meghatározható szivattyú fordulatszám) pl. a buszkommunikáció vagy jeladó adatok kimaradása esetén
• Színes grafikus kijelző (4,3 coll) az egy gombos kezelési szinten végzett kezeléssel
• Üzemi adatok kiolvasása és beállítása, valamint pl. üzembe helyezési protokoll létrehozása Bluetooth-interfész segítségével (további tartozékok nélkül) a Wilo-Assistant applikációban
• Beépített ikerszivattyú-vezérlés (az ikerszivattyúk készre vannak kábelezve), 2 egyes-szivattyú ikerszivattyú egységként történő alkalmazása esetén, csatlakozás a Wilo Net segítségével
• Kábelszakadás-felismerés analóg jelnél (2–10 V vagy 4–20 mA csatlakozás esetén)
• Kültéri telepítés időjárás-védelemmel a beépítési és üzemeltetési utasítás szerint lehetséges
• Dátum és idő előre beállítva
• Hőszigetelő burkolat fűtésben történő alkalmazáshoz

Szállítási terjedelem

• Szivattyú
• Optimalizált Wilo-Connector minden mérethez ugyanaz
• 2x kábelcsavarzat M16 x 1,5
• Alátétek az M12 és M16 karimás csavarokhoz (DN 32 – DN 65 névleges csatlakozó átmérők esetén)
• 2x tömítés menetes csatlakozás esetén
• Hőszigetelő burkolat
• Beépítési és üzemeltetési utasítás együtt

Opcionális tartozékok:

• ClimaForm hideg elleni szigetelés a kondenzátumképződés elkerüléséhez
• CIF-modul: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen
• Pt1000 (B) csőben elhelyezett jeladó (használati víz esetén)
• Pt1000 (AA) jeladó a merülőhüvelybe történő telepítés esetén
• Nyomáskülönbség-jeladó

Üzemi adatok

• Min. közeghőmérséklet Tmin: -10 °C
• Max. közeghőmérséklet Tmax: 110 °C
• Min. környezeti hőmérséklet Tmin: -10 °C
• Max. környezeti hőmérséklet Tmax: 40 °C
• Maximális üzemi nyomás PN: 10 bar
• Legkisebb szívómagasság 50 °C-nál m: 3 m
• Legkisebb szívómagasság 95 °C-nál m: 10 m
• Legkisebb szívómagasság 110 °C-nál: 16 m

Motoradatok

• Energiahatékonysági index (EEI) *: ≤ 0,18
• Hálózati csatlakozás: 1~230 V ±10%, 50/60 Hz
• Névleges áram Imin: 0,11 A
• Névleges áram Imax: 1,42 A
• Névleges teljesítmény P2: 266 W
• Min. fordulatszám nmin: 750 1/min
• Max. fordulatszám nmax: 4400 1/min
• Teljesítményfelvétel (min) P1 min: 7 W
• Teljesítményfelvétel P1 max: 320 W
• Zavarkibocsátás: EN 61800-3;2004+A1;2012 / lakókörnyezet (C1)
• Zavartűrés: EN 61800-3;2004+A1;2012 / ipari környezet (C2)
• Szigetelési osztály: F
• Védelmi osztály: IPX4D
• Kábelcsavarzat: 5 x M16x1.5
• * Referenciaérték a legjobb hatásfokú cirkulációs szivattyúkhoz: EEI ≤ 0,20.

Szerkezeti anyagok

• Szivattyúház: Szürkeöntvény
• Járókerék: PPS-GF40
• Tengely: 1.4122, DLC-bevonatú
• Anyagraktár: Műszén, antimonnal impregnált

Telepítési méretek

• Csőcsatlakozás: DN 32
• Beépítési hossz L0: 220 mm

Információk a megrendelés leadásáról

• Gyártmány: Wilo
• Termékmegnevezés: Stratos MAXO 32/0,5-12 PN6/10
• Nettó tömeg, kb. m: 11,1 kg
• Cikkszám: 2164580
