OVENTROP- "Regufloor HN" vezérlőegység
A Regufloor egy decentralizált vezérlőállomás a fűtési kör elosztóihoz való csatlakozáshoz. Előre összeszerelt és tesztelt vezérlőállomás Wilo Para 15-130/6-43/SC-12 szivattyúval, háromutas szeleppel, elzárószeleppel és elektromos felületi hőmérséklet-szabályozóval a maximális előremenő hőmérséklet korlátozására. Az előremenő hőmérséklet-szabályozás fix értékkel vezérelt hőmérséklet-szabályozóval érintkezőérzékelővel (Regufloor HN24), vagy időjárás-szabályozással fűtőkör-szabályozóval ellátott motoros állítóművel (Regufloor HW24) rendelkezik.
Jellemzők
- Az előremenő hőmérséklet szabályozása felületfűtésre alkalmas hőmérsékletre
- Fix értékű szabályozott előremenő hőmérséklet (Regufloor HN24)
- Időjárásfüggő előremenő hőmérséklet szabályozás (Regufloor HW24)
- Korlátozza a maximális előremenő hőmérsékletet
Jellemzők
- Telepítés decentralizáltan az osztószekrényben
- Kompakt kialakítás, ideális meglévő épületek felületfűtésére való átalakításához
A Regufloor HN24 vezérlőállomás állandó előremenő hőmérséklet szabályozásra szolgál felületfűtéshez, a következő összetevőkből áll:
- 3-utas szelep
- Nagy hatásfokú szivattyú
- Hőmérséklet-szabályozó segédenergia nélkül
- Zárószelep
- Elektromos felületi hőmérséklet-szabályozó
A háromutas szelepnek egy bemenete (AB) és két kimenete (A és B) van. A vezérlőrudazat helyzetétől függően az átáramló közeg az egyik kimenetből a másikba kerül, vagy közbenső helyzetekben a két kimenet között megoszlik. Amikor az orsót benyomják, az A kimenet nyitva van.
Ellenkező helyzetben a B kimenet nyitva van. A 20-50 °C hőmérséklet-szabályozó érintkezős érzékelővel segédenergia nélkül működik, és lehetővé teszi a közbenső pozíciókat. Ha az előremenő hőmérséklet emelkedik, a B kimenet leáll, és nem tud befolyni további magas hőmérsékletű előremenő víz.
Az elektromos csőcsatlakozás szabályozója 60°C-os hőmérsékletre van beállítva, és megvédi a felületi fűtési kört az elfogadhatatlanul magas hőmérséklettől azáltal, hogy lekapcsolja a szivattyút, ha ezt a hőmérsékletet túllépik. Ha a hőmérséklet ismét a beállított hőmérséklet alá csökken, a szivattyú újra bekapcsol.
Rögzített értékű vezérlőegység a rozsdamentes acél elosztóhoz / kollektorhoz történő csatlakoztatáshoz.

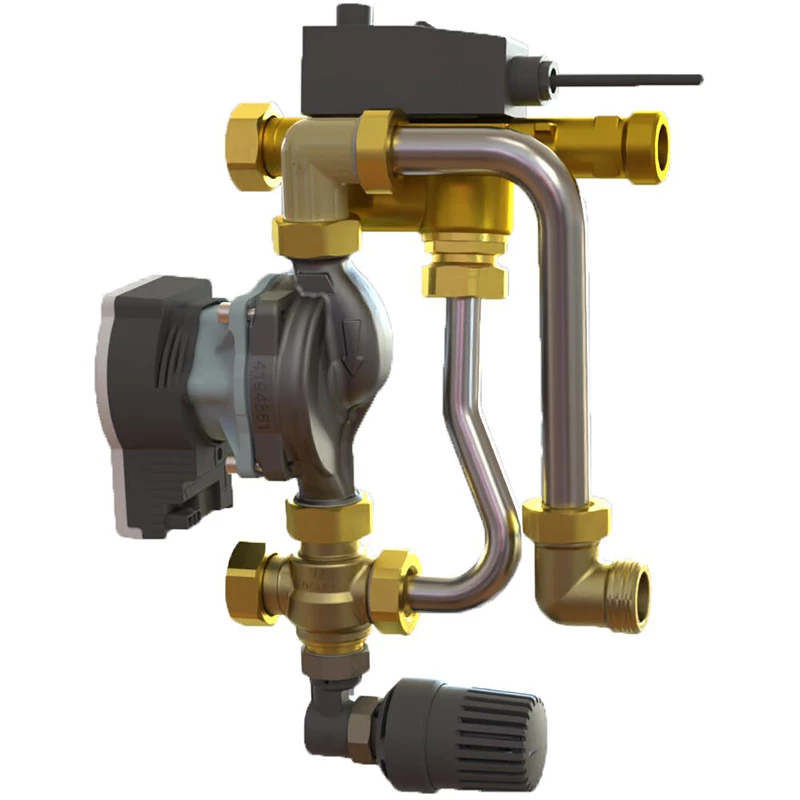

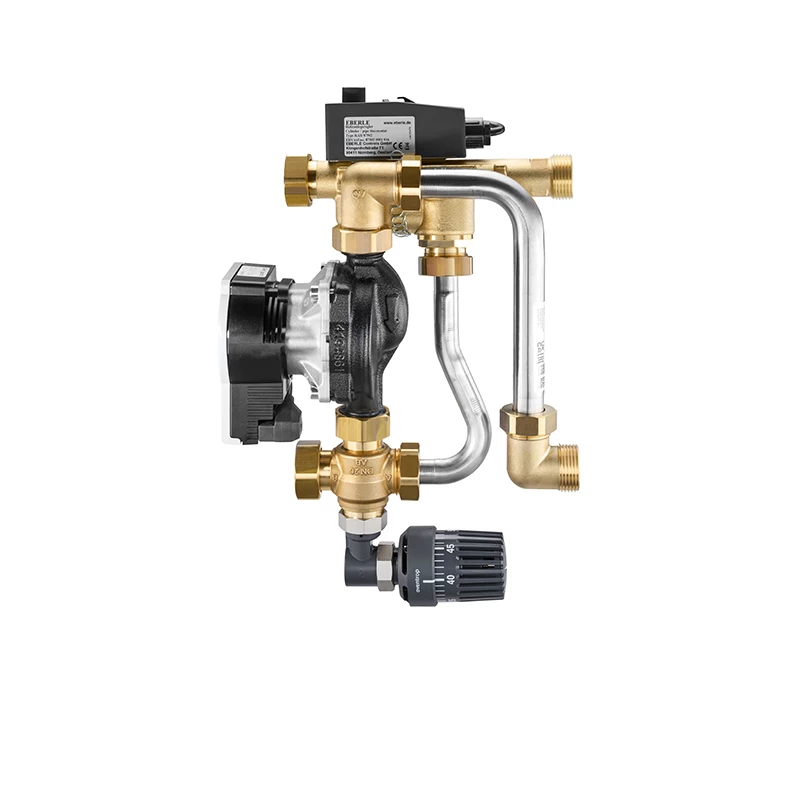

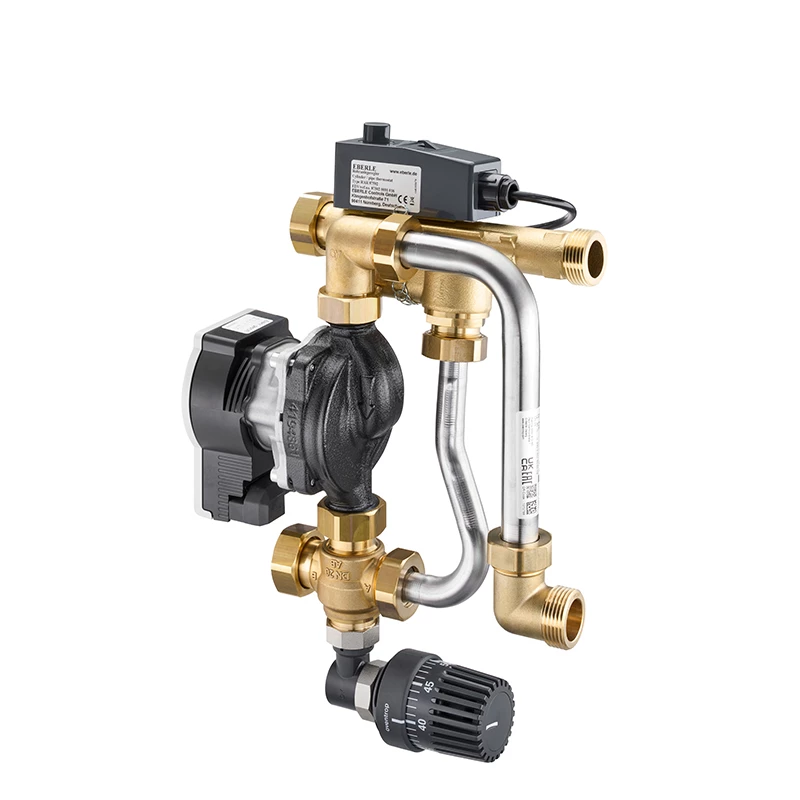

Előre összeszerelt és tesztelt fix értékű vezérlőegység Wilo-Yonos PARA szivattyúval, axiális szivattyúházzal, háromutas terelőszeleppel, visszacsapó szeleppel és hőmérséklet-szabályozóval érintkező érzékelővel és hőátadó egységgel.
Vezérlési tartomány: 20-50 °C
Elektromos csőkapcsoló biztonsági kapcsoló max. az előremenő hőmérséklet korlátozása.
Hőmérséklet-tartomány: 20-90 °C
Max. üzemi nyomás: 6 bar
Megengedett nyomáskülönbség Δpmax: 200 kPa (2 bar)
Primer oldal max. előremenő hőmérséklete: 90 °C
Szekunder oldal max. előremenő hőmérséklet: 50 °C
Névleges nyomás: 6 bar
