Kivitel
Merülőmotoros szivattyú állandó és hordozható nedvesaknás telepítéshez, szakaszos üzemben.
Alkalmazás
Háztartásban történő szállításhoz:
- fekáliamentes szennyvíz
- szennyezettvíz (kis mennyiségű homokkal és kaviccsal)
Szerkezet
Szennyezettvíz szivattyú szabad örvénykerékkel és függőleges menetes csatlakozással. A hidraulikaház és a járókerék műanyagból készült. Felülethűtésű 1~ motor beépített üzemi kondenzátorral, tömítőkamrával és automatikusan kapcsoló termikus motorfelügyelettel. A motorház nemesacélból készült. Olajjal feltöltött tömítőkamra kettős tömítéssel: a motoroldalon tengelytömítő gyűrűvel, a szivattyúoldalon csúszógyűrűs tömítéssel. Leoldható csatlakozókábel úszókapcsolóval és rászerelt dugasszal (CEE 7/7).
Szállítási terjedelem
- Szivattyú
- Visszafolyásgátló, előszerelt
- Tömlőcsatlakozás, mellékelve
- Beépítési és üzemeltetési utasítás
Üzemi adatok:
| Termékadatok |
| Járókerék szerkezet típusa |
Félig nyitott többcsatornás járókerék |
| A szabadon áthaladó golyó mérete |
10 mm |
| Maximális üzemi nyomás PN |
2 bar |
| Max. bemerülési mélység |
7 m |
| közeghőmérséklet T |
3 °C |
| Max. közeghőmérséklet Tmax |
40 °C |
| Motoradatok |
| Hálózati csatlakozás |
1~230 V, 50 Hz |
| Feszültségtűrés |
±10 % |
| Teljesítménytényező |
0,99 |
| Motor névleges teljesítménye P2 |
0,5 kW |
| Teljesítményfelvétel P1 max |
0,73 kW |
| Névleges áram IN |
3,3 A |
| Indítási áram I |
7,2 A |
| Bekapcsolási mód |
Közvetlen online (DOL) |
| Névleges fordulatszám n |
2900 1/min |
| Max. kapcsolási gyakoriság t |
30 1/h |
| Szigetelési osztály |
F |
| Védelmi osztály |
IP68 |
| Üzemmód (víz alatti) |
S1 |
| Üzemmód (víz feletti) |
S3-20% |
| Kábel |
| Csatlakozókábel hossza |
5 m |
| Kábeltípus |
H07RN-F |
| Kábel keresztmetszete |
3G1 mm² |
| Hálózati dugasz |
CEE7/7 (földelt villásdugó) |
| Csatlakozókábel típusa |
Leoldható |
| Felszereltség/funkció |
| Úszókapcsoló |
igen |
| Robbanásvédelem típusa |
- |
| Motorvédelem |
Bimetál |
| Szerkezeti anyagok |
| Szivattyúház |
PP-GF30 |
| Járókerék |
PK-GF30 |
| Tengely |
Nemesacél |
| Szivattyúoldali tömítés anyaga |
BXPFF |
| Motoroldali tömítés anyaga |
NBR |
| Tömítés anyaga |
NBR |
| Motor anyaga |
Nemesacél |

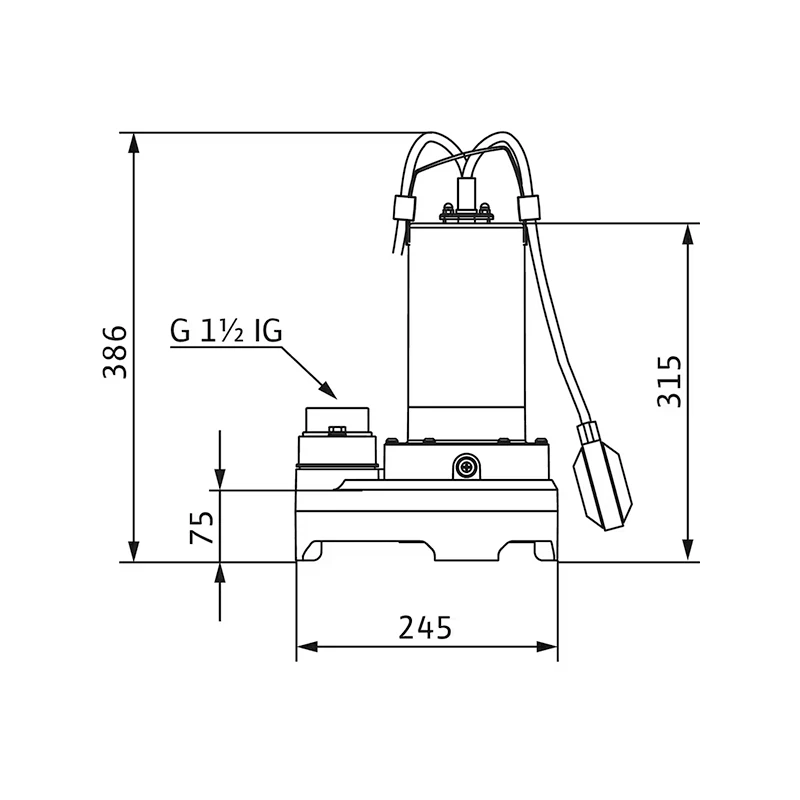

| Telepítési méretek |
| Szívóoldali csőcsatlakozás |
- |
| Nyomóoldali csőcsatlakozás |
G 1½ |
| Információk a megrendelés leadásáról |
| Gyártmány |
Wilo |
| Termékmegnevezés |

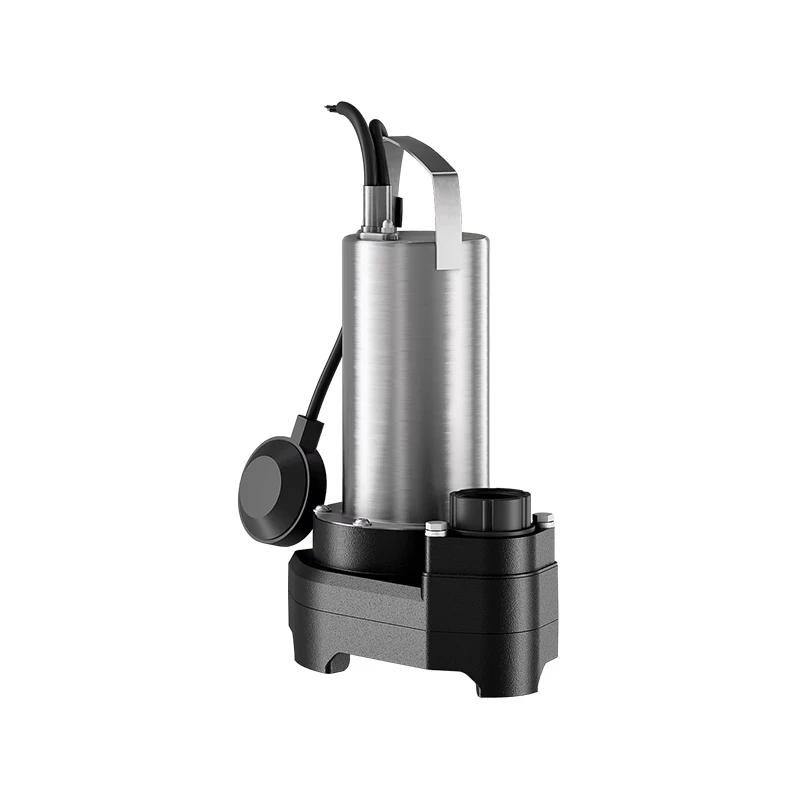

Padus MINI3-M04.10/M05-523/A-10M |
| Nettó tömeg, kb. m |
8 kg |
| Cikkszám |
3118609 |
