Kivitel
Merülőmotoros szivattyú állandó és hordozható nedvesaknás telepítéshez, szakaszos üzemben.
Alkalmazás
Háztartásban történő szállításhoz:
- fekáliamentes szennyvíz
- szennyezettvíz (kis mennyiségű homokkal és kaviccsal)
Szerkezet
Szennyezettvíz szivattyú szabad örvénykerékkel és függőleges menetes csatlakozással. A hidraulikaház és a járókerék műanyagból készült. Felülethűtésű 1~ motor beépített üzemi kondenzátorral, tömítőkamrával és automatikusan kapcsoló termikus motorfelügyelettel. A motorház nemesacélból készült. Olajjal feltöltött tömítőkamra kettős tömítéssel: a motoroldalon tengelytömítő gyűrűvel, a szivattyúoldalon csúszógyűrűs tömítéssel. Leoldható csatlakozókábel úszókapcsolóval és rászerelt dugasszal (CEE 7/7).
Szállítási terjedelem
- Szivattyú
- Visszafolyásgátló, előszerelt
- Tömlőcsatlakozás, mellékelve
- Beépítési és üzemeltetési utasítás
Üzemi adatok:
Termékadatok |
Járókerék szerkezet típusa |
Szabad örvénykerék |
A szabadon áthaladó golyó mérete |
30 mm |
Maximális üzemi nyomás PN |
2 bar |
Max. bemerülési mélység |
7 m |
közeghőmérséklet T |
3 °C |
Max. közeghőmérséklet Tmax |
40 °C |
Motoradatok |
Hálózati csatlakozás |
1~230 V, 50 Hz |
Feszültségtűrés |
±10 % |
Teljesítménytényező |
0,94 |
Motor névleges teljesítménye P2 |
0,75 kW |
Teljesítményfelvétel P1 max |
1,03 kW |
Névleges áram IN |
4,7 A |
Indítási áram I |
14,2 A |
Bekapcsolási mód |
Közvetlen online (DOL) |
Névleges fordulatszám n |
2900 1/min |
Max. kapcsolási gyakoriság t |
30 1/h |
Szigetelési osztály |
F |
Védelmi osztály |
IP68 |
Üzemmód (víz alatti) |
S1 |
Üzemmód (víz feletti) |
S3-20% |
Kábel |
Csatlakozókábel hossza |
10 m |
Kábeltípus |
H07RN-F |
Kábel keresztmetszete |
3G1 mm² |
Hálózati dugasz |
CEE7/7 (földelt villásdugó) |
Csatlakozókábel típusa |
Leoldható |
Felszereltség/funkció |
Úszókapcsoló |
igen |
Robbanásvédelem típusa |
- |
Motorvédelem |
Bimetál |
Szerkezeti anyagok |
Szivattyúház |
PP-GF30 |
Járókerék |
PK-GF30 |
Tengely |
Nemesacél |
Szivattyúoldali tömítés anyaga |
BXPFF |
Motoroldali tömítés anyaga |
NBR |
Tömítés anyaga |
NBR |
Motor anyaga |
Nemesacél |

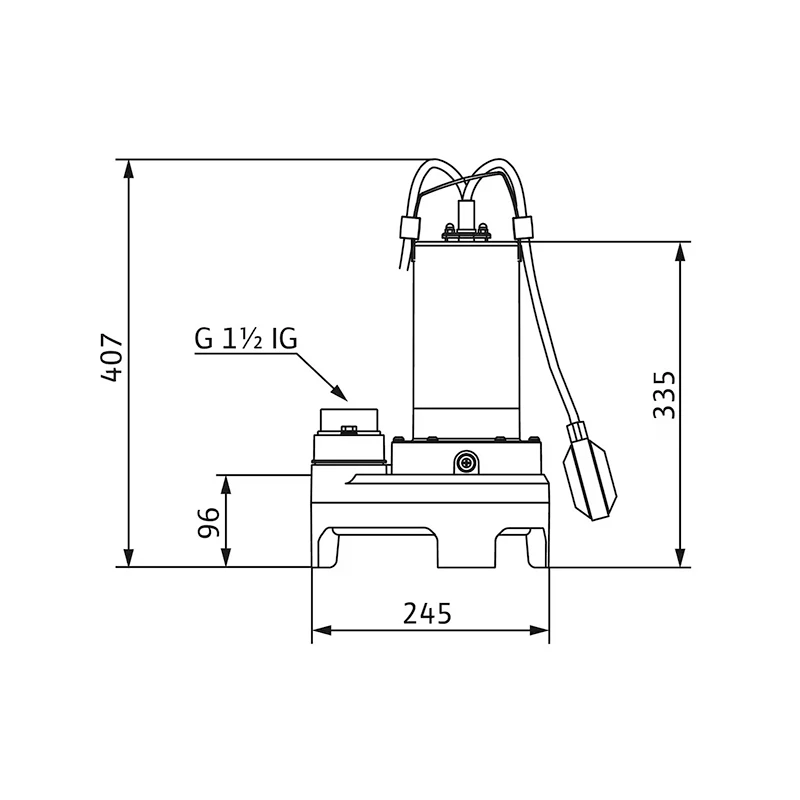

Telepítési méretek |
Szívóoldali csőcsatlakozás |
- |
Nyomóoldali csőcsatlakozás |
G 1½ |
Információk a megrendelés leadásáról |
Gyártmány |
Wilo |
Termékmegnevezés |

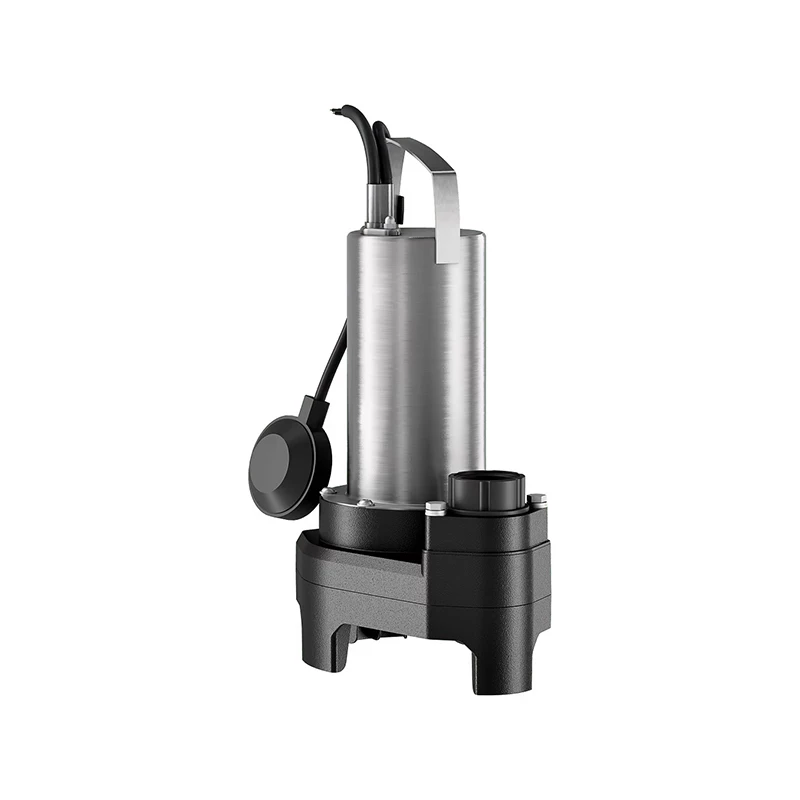

Padus MINI3-V04.12/M08-523/A-10M |
Nettó tömeg, kb. m |
9 kg |
Cikkszám |
3118631 |
