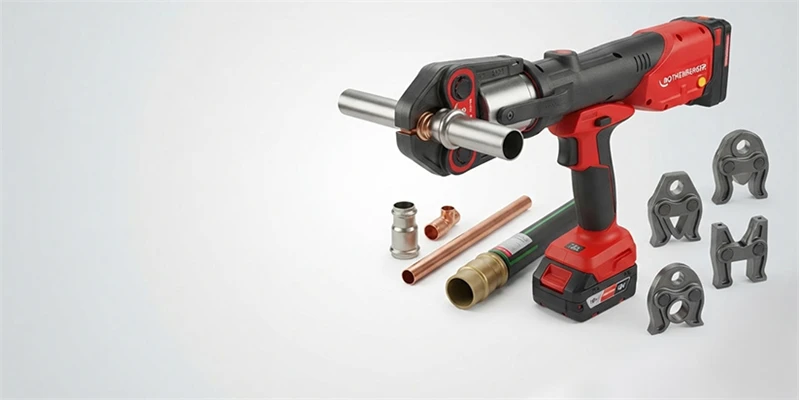

Hogyan válasszunk préspofát épületgépészeti présrendszerekhez?

A préskötés ma már az ivóvíz-, fűtési, hűtési, sűrített levegős és egyes gázvezeték-rendszerek egyik legelterjedtebb kötési technológiája. Gyors, tiszta, nyílt láng nélkül alkalmazható, és megfelelő kivitelezés esetén tartós, üzembiztos kapcsolatot eredményez. A biztonságos kötéshez azonban nem elegendő egy megfelelő teljesítményű présgép: a fittinghez pontosan illeszkedő kontúrú és méretű préspofára vagy présgyűrűre is szükség van.

Az M, V, TH, U vagy más betűjelölések nem egyszerűen különböző pofakialakításokat jelentenek. Minden kontúr meghatározott módon alakítja át a fitting préselhető hüvelyét, és azokon a pontokon fejti ki az erőt, amelyekre az adott rendszert tervezték. A helytelen préspofa használata ezért akkor is hibás kötést okozhat, ha a fitting külsőre megfelelően összepréseltnek látszik.

A legfontosabb szabály: mindig a fittingrendszer határozza meg a préspofát

Préspofát nem kizárólag a cső anyaga vagy külső átmérője alapján választunk. A döntő információ mindig a fitting gyártója, pontos termékcsaládja, mérete és az ahhoz előírt préskontúr.

A megfelelő préspofa kiválasztásához négy adatot kell egyidejűleg ellenőrizni:

• a fitting gyártója és pontos rendszere;
• az előírt préskontúr;
• a fitting névleges mérete;
• a présgép és a préspofa mechanikai kompatibilitása.

A préspofán szereplő méret és betűjelölés önmagában még nem garantálja, hogy az adott pofa használható a kiválasztott fittinghez.

Mit jelent a préspofakontúr?

A kontúr a préspofa belső, megmunkált felületének geometriai kialakítása. Ez határozza meg, hogy a préselés során hol és milyen formában deformálódik a fitting hüvelye.

A különböző kontúrok eltérő helyen támasztják meg a fittinget, másként tömörítik a hüvelyt, és különböző módon biztosítják a cső mechanikai rögzítését. Egyes kontúrok közvetlenül a tömítőgyűrű környezetében alakítják át a fittinget, más rendszereknél több préselési zóna jön létre.

A leggyakoribb préspofakontúrok

A hazai és európai épületgépészeti gyakorlatban leggyakrabban az M, V, TH és U kontúrokkal találkozhatunk. Emellett számos gyártóspecifikus kialakítás is létezik.

M kontúr

Az M kontúr elsősorban fémcsöves présrendszereknél terjedt el. Gyakran alkalmazzák:

• horganyzott szénacél csőrendszereknél;
• rozsdamentes acél rendszereknél;
• rézcsöves présrendszereknél;
• fűtési, hűtési és sűrített levegős hálózatoknál;
• bizonyos gyártói jóváhagyás esetén gáz- vagy ipari rendszereknél.

M kontúros rendszer például az összes BASE szénacél és a BASE rozsdamentes fittingje is.

V kontúr

A V kontúr szintén főként fémcsöves rendszereknél használatos. Különösen rézcsöves, valamint egyes vékonyfalú acél- és rozsdamentes rendszereknél találkozhatunk vele.

A Viega több klasszikus fémcsöves rendszere V kontúros préselési geometriát alkalmaz. V kontúrral dolgozik számos további rézcsöves rendszer is, de az egyes márkák között nem szabad automatikus kompatibilitást feltételezni.

Nagyobb átmérőknél általában présgyűrűre, köztes pofára és megfelelő erőosztályú présgépre van szükség.

Az M és V kontúr kívülről hasonlónak tűnhet, de nem helyettesítik egymást. Egy V kontúrra tervezett fittinget nem szabad M pofával összepréselni, és fordítva.

TH kontúr

A TH kontúr az ötrétegű és más többrétegű műanyag csőrendszerek egyik legelterjedtebb kialakítása. Ivóvíz-, radiátoros fűtési, felületfűtési és felülethűtési rendszereknél egyaránt gyakori.

TH kontúrral találkozhatunk számos gyártó csőrendszerénél, és a BASE ötrétegű fittingrendszerét is ezzel kell préselni.

A TH pofák kialakításánál különösen fontos a fitting vezetőgyűrűjének vagy pozicionáló peremének megfelelő elhelyezése. A pofát nem szabad eltolva vagy ferdén a hüvelyre helyezni.

U kontúr

Az U kontúr szintén főleg többrétegű műanyag és kompozit csőrendszereknél használatos.

Egyes Uponor rendszereknél is U jellegű vagy saját rendszermegnevezéssel ellátott préselési megoldásokkal találkozhatunk. Ezeknél különösen fontos a gyártói előírás követése, mert a gyártó bizonyos rendszerekhez kizárólag saját, jóváhagyott préspofák használatát engedélyezi.

Gyártóspecifikus kontúrok

Egyes présrendszerek nem sorolhatók biztonságosan az általános M, V, TH vagy U kategóriába. Saját kialakítású pofát, présgyűrűt vagy adaptert igényelhetnek.

Ilyen esetekkel találkozhatunk például:

• nagy átmérőjű Geberit Mapress kötéseknél;
• Viega Megapress vastag falú acélcsőrendszereknél;
• Viega Smartpress rendszereknél;
• speciális hűtéstechnikai és klímatechnikai présfittingeknél;
• egyes axiális présrendszereknél.

Préspofa vagy présgyűrű?

Kisebb átmérőknél általában kétkarú préspofát használunk, amely közvetlenül a présgép befogójába csatlakozik. Nagyobb méreteknél, illetve szűk szerelési helyeken gyakran előnyösebb vagy kötelező a présgyűrű.

A présgyűrű körülöleli a fittinget, és egy külön köztes pofa kapcsolja össze a présgéppel. Előnye, hogy:

• egyenletesebben oszthatja el a préselőerőt;
• kisebb helyigényű lehet a cső körül;
• nagyobb átmérők préselésére is alkalmas;
• nehezen hozzáférhető helyeken könnyebben pozicionálható.

Nem minden pofa cserélhető közvetlenül présgyűrűre. A fittinggyártónak a gyűrűs préselést és a konkrét gyűrűtípust is jóvá kell hagynia.

A présgép és a préspofa kompatibilitása

A megfelelő kontúr és méret mellett azt is ellenőrizni kell, hogy a préspofa mechanikailag és teljesítmény szempontjából illeszkedik-e a présgéphez.

A piacon több géposztály található:

• kompakt, jellemzően 19–22 kN körüli gépek;
• normál, általában 32 kN körüli gépek;
• nagy átmérőkhöz készült nagy teljesítményű vagy XL gépek.

A kompakt és a normál pofák befogása rendszerint eltérő. Egy mini vagy kompakt préspofa ezért nem helyezhető automatikusan normál méretű gépbe, és fordítva.

Két különböző gyártó terméke fizikailag összeilleszthető lehet, ez azonban nem bizonyítja a jóváhagyott kompatibilitást. Mindig ellenőrizni kell:

• a présgép pontos típusát;
• a pofa vagy gyűrű befogási osztályát;
• a szükséges préselőerőt;
• a megengedett mérettartományt;
• a fittinggyártó kompatibilitási listáját.

Gyakori hibák a préspofa kiválasztásánál

Csak a cső anyaga alapján választunk

A „rézhez V, acélhoz M, ötrétegűhöz TH” szabály túlságosan leegyszerűsített. Ugyanaz az alapanyag többféle fittingrendszerrel és kontúrral is használható.

Csak a méretet ellenőrizzük

Egy TH 20 és egy U 20 pofa nem ugyanaz, annak ellenére, hogy mindkettő 20 mm-es fittinghez készült.

A hasonló formájú kontúrokat felcseréljük

Az M és V, illetve a TH és U kontúrok szemrevételezéssel hasonlónak tűnhetnek, mégis eltérő préselési geometriát hoznak létre.

Nem ellenőrizzük a gép befogását

A megfelelő kontúrú pofa is használhatatlan, ha kompakt géphez készült, miközben a kivitelező normál, 32 kN-os géppel dolgozik.

Általános pofát használunk egy gyártóspecifikus rendszerhez

Egyes gyártók kizárólag saját vagy külön jóváhagyott préspofákat engedélyeznek. Ilyenkor az azonosnak tűnő univerzális pofa használata nem elfogadható.
