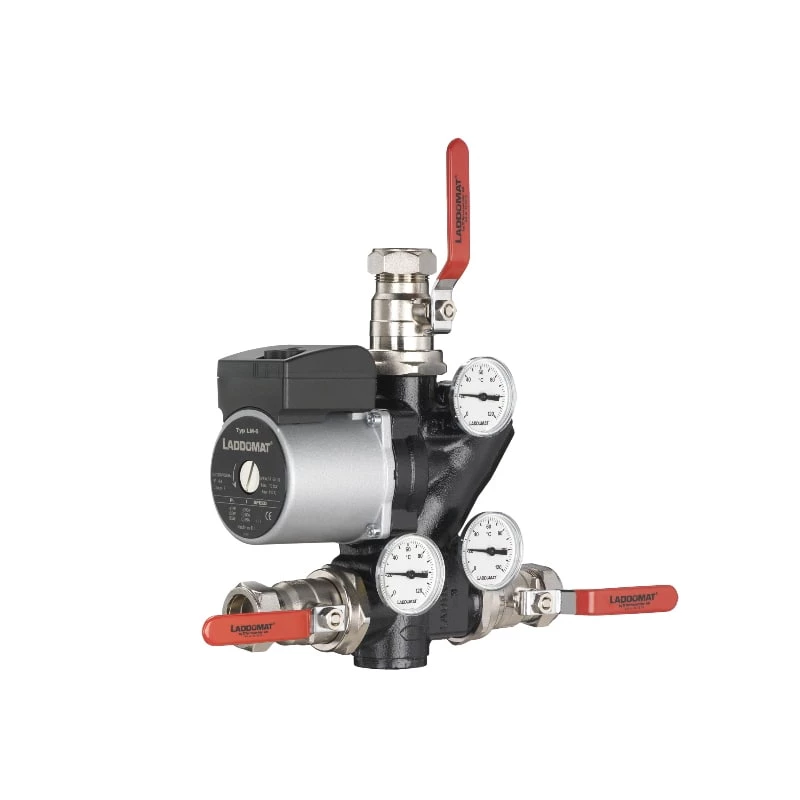

A Laddomat 21-60 töltőegység beépítését azoknak javasoljuk, akik a fatüzelésű kazánnal a fűtési költségeiket szeretnék jelentősen tovább csökkenteni, ugyanakkor a fáradságos munkától is szeretnék megkímélni magukat (állandó utántöltés a tűztérbe). Beépítése a rendszerbe rendkívül egyszerű. A töltőegység automatikusan üzemel és a legnagyobb hatásfokot hozza ki a kazán-puffertartály egységből. Miért jó a Laddomat a rendszerben?
A Laddomat 21-60 lehetővé teszi, hogy a kazán a begyújtást követően gyorsan elérje a magas üzemi hőmérsékletet. Magas és egyenletes hőmérsékleten, lassan tölti fel a puffertartályt, ezáltal biztosítja az optimális rétegződést. A megfelelő rétegződés* 70 °C fok felett jön létre, lassú vízáramlás mellet. Ezzel ellentétben, ha a víz hőmérséklete alacsony, akkor a beérkező víz összekeveredik a tartályban lévő hidegebb vízzel, így jóval tovább tart a puffertartály felfűtése és ehhez több fára van szükség.
A tűztérben a fa leégése után a kazánban visszamaradó parázs által leadott hőt a puffertartályba vezeti gravitációs keringéssel. Amennyiben áramszünet következtében leáll a szivattyú, ön-cirkuláció (gravitációs keringés) segítségével átvezeti a kazán hőjét a puffertartályba, így egy másodlagos biztonsági szelepként működik. Ezáltal elkerülhető egy esetleges kazánrobbanás. Laddomat 21-60 használata illetve megfelelően kiépített rendszer esetén nincs szükség szünetmentes tápegység beépítésére, kivétel 11-30, 11-100 típusok.
Felmelegíti a kazán aljában található hideg vizet, így megelőzhető, hogy a kondenzáció következtében a kazán rozsdásodjon és ezzel az élettartama csökkenjen. A legtöbb kazángyártó megvonja a garanciát, ha a kazán visszatérő vízhőmérséklete 50’C alá csökken. Ellenőrizze a jótállási jegyen ezt az információt.
Működés
A Laddomat 21-60 teljesen automatikusan működik, amennyiben egy füstgáz termosztátot csatlakoztatunk a kazán füstcsőhöz, amely automatikusan vezérli a szivattyú indítását és leállítását.
A Laddomat 21-60 nem igényel különösebb karbantartást, időnként ellenőrizni kell a hőfokszabályzó patron és a visszacsapó szelep házát és szükség esetén tisztítsuk ki. A kiváló minőségű elzáró szelepek lezárásával a javítási munkák a rendszer leürítése nélkül elvégezhetőek.
FONTOS! A Laddomat 21-60 elé egy iszapleválasztó beépítését javasoljuk, ennek hiánya a szivattyú kopásához vezet. Egy kombinált iszap-és levegő leválasztó segítségével kiszűrhetjük a rendszerből az oxigént, ezzel megelőzzük a korróziót.
Méretezésalt
Kazán maximális teljesítménye:
45kW min. 28 Cu cső, vagy R25
60kW min. 35 Cu cső, vagy R32
A csövek mérete és rövidsége garantálja a megbízható működést, még akkor is, amikor megnövekszik a meleg iránti igény. Ugyanezen tulajdonságok áramszünet esetén lehetővé teszik a hatékony ön-cirkulációt is.
Az ajánlott távolság a kazán és a puffertartály között maximum 2 méter. A kazán-tartály-kazán távolság összhossza 2m + 2m + 6 hajlítás.
Különbséget kell tenni a kazán névleges teljesítménye és a maximális teljesítmény között. A maximális teljesítmény akár 30-50%-kal is meghaladhatja a névleges teljesítményt. Példa: ha a kazán névleges teljesítménye 40kw, a maximális teljesítmény elérheti a 60kW-ot is. A rendszer megtervezésekor ezt a tulajdonságot figyelembe kell venni.
Beépítés
A Laddomat 21-60 két féle csatlakozással készül: Cu 28 szorítógyűrűs, illetve R32 (5/4") menetes kötéssel.
Mivel a Laddomat 21-60 egy komplett egység, egyéb szerelvényekre nincs szükség. Az elzáró szelepeknek köszönhetően könnyen és gyorsan telepíthető. A kis méreteknek és az alacsony súlynak köszönhetően szinte bárhová beépíthető.
A megfordításhoz mindössze a három hőmérőt kell kivenni és a másik oldalon elhelyezni.
