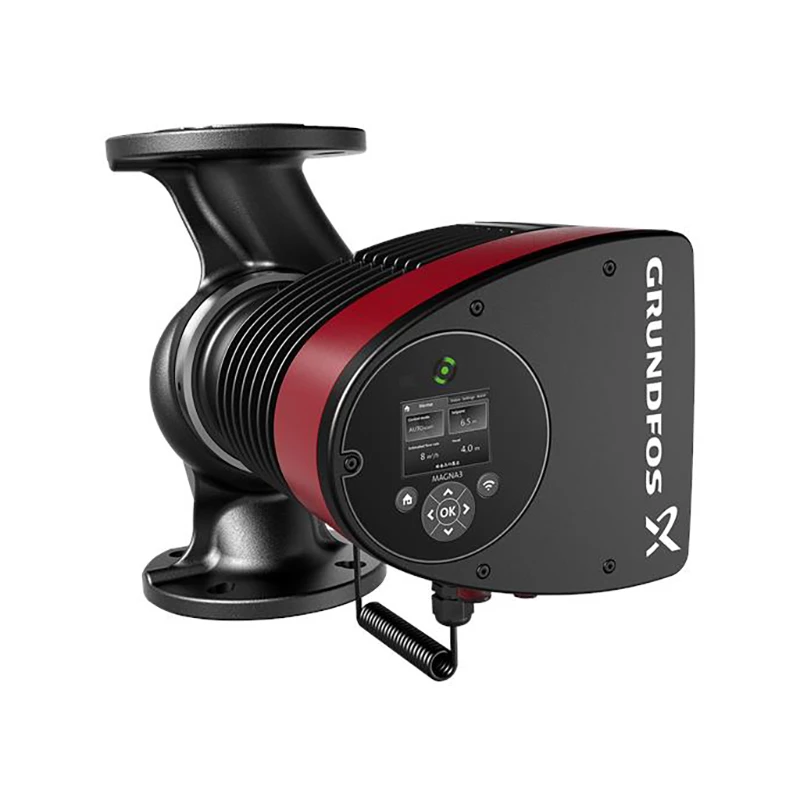

Grundfos MAGNA3 65-100 F 340 1x230V PN6/10 fűtési keringető szivattyú

MAGNA3 65-100

Használható:

• Légkondicionálás kereskedelmi épületekben
• Használható:
  • Légkondicionálás kereskedelmi épületekben
  • Fűtés- Kereskedelmi épületek
  • Használati melegvíz keringetés
  • Fűtés
  • Központi hűtés
  • Központi fűtés
  • Fűtés-Ipar

  A legjobb választás, ha a rendszerszabályozás és felügyelet kulcsfontosságú. A MAGNA3 támogatja a terepi buszt egy opcionális CIM modul révén és egy TFT kijelzővel van ellátva, az intelligens alkalmazások egyszerű konfigurációja érdekében.

  Páratlan hatékonyságával, mindent átfogó termékskálájával és beépített kommunikációs lehetőségeivel, a MAGNA3 ideális olyan mérnökök és beszerzők számára, akik nagy teljesítményű fűtő- és hűtőrendszereket keresnek. A MAGNA3 ideális választás szinte bármilyen épületprojekthez – legyen az régi vagy új. A szivattyú védett forgórészű típusú, ami azt jelenti, hogy a szivattyú és a motor egy egységet képez tengelytömítés nélkül és csak két tömítőgyűrűt használ tömítésként. A csapágyakat a szivattyúzott folyadék keni. A MAGNA3 olyan szivattyú, ami nem igényel karbantartást és rendkívül alacsony az élettartam költsége.

  Jellemző tulajdonságok

  • AUTOADAPT
  • FLOWADAPT és FLOWLIMIT (csökkenti a szivattyú fojtószelep igényét)
  • Arányos nyomás szabályozás
  • Állandó nyomás szabályozás
  • Állandó hőmérséklet szabályozás
  • Hőmérséklet-különbség szabályozás (további hőmérséklet-érzékelőt igényel)
  • Állandó görbe üzemmód
  • Maximum and minimum munkagörbe
  • Automatikus éjszakai üzemmód
  • Hőmennyiség-monitor
  • Nincs szükség külső motorvédelemre
  • Innovatív szorítógyűrű, amelyen egyetlen csavar teszi könnyen áthelyezhetővé a szivattyúfejet.
  • A fűtőrendszerekhez használt egyfejes szivattyúkat hőszigetelő burkolattal szállítjuk
  • Átfogó hőmérséklet-tartomány a léghűtésű elektronika miatt

  Kommunikáció

  • Vezeték nélküli kommunikáció a Grundfos GO Remote applikációval
  • Terepi busz kommunikáció a CIM modulokon keresztül
  • Digitális bemenetek
  • Relékimenetek
  • Analóg bemenet

  Termék jellemzők

  A MAGNA3 egy egyfázisú szivattyú, jellemzői pedig a következők

  • Kapocsdobozba épített kontroller
  • Kontrollpanel TFT kijelzővel a kapocsdobozon
  • Kapocsdoboz előkészítve a külön rendelhető CIM modulokhoz
  • Beépített nyomáskülönbség és hőmérséklet érzékelő
  • Öntöttvas szivattyúház (rozsdamentes acél változatban is kapható)
  • Szénszál erősítésű kompozit forgórész burkolat
  • Rozsdamentes acél csapágypajzs és forgórész burkolat
  • Alumíniumötvözet állórészház
  • Léghűtésű teljesítmény elektronika

  Motor és elektronika szabályozó

  A MAGNA3 egy 4-pólusú állandó mágnesű szinkronmotort (PM motor) tartalmaz. Ezt a motortípust a hagyományos aszinkron rövidrezárt forgórészű motorhoz képest nagyobb hatásfok jellemzi. A szivattyú fordulatszámát egy beépített frekvenciaváltó szabályozza.

  Műszaki

  Névleges térfogatáram	23.65 m³/h
  Névleges szállítómagasság	6.312 m
  Max. szállítómagasság	100 dm
  TF osztály	110
  Approvals	CE,VDE,EAC,MOROCCO,UKCA,TSERCM,UkrSEPRO
  Modell	E

  Anyagok

  Szivattyúház	Öntöttvas
  	EN-GJL-250
  	ASTM A48-250B
  Járókerék	PES 30%GF

  Telepítés

  Megengedett hőmérséklettartomány	0 .. 40 °C
  Maximális üzemi nyomás	10 bar
  Karimaszabvány	DIN
  Csőcsatlakozás	DN 65
  Névl. nyomás	PN 6/10

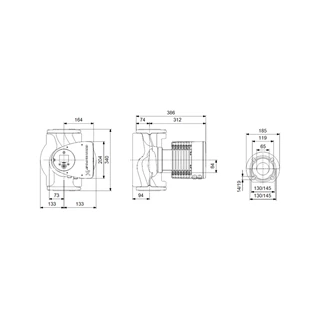

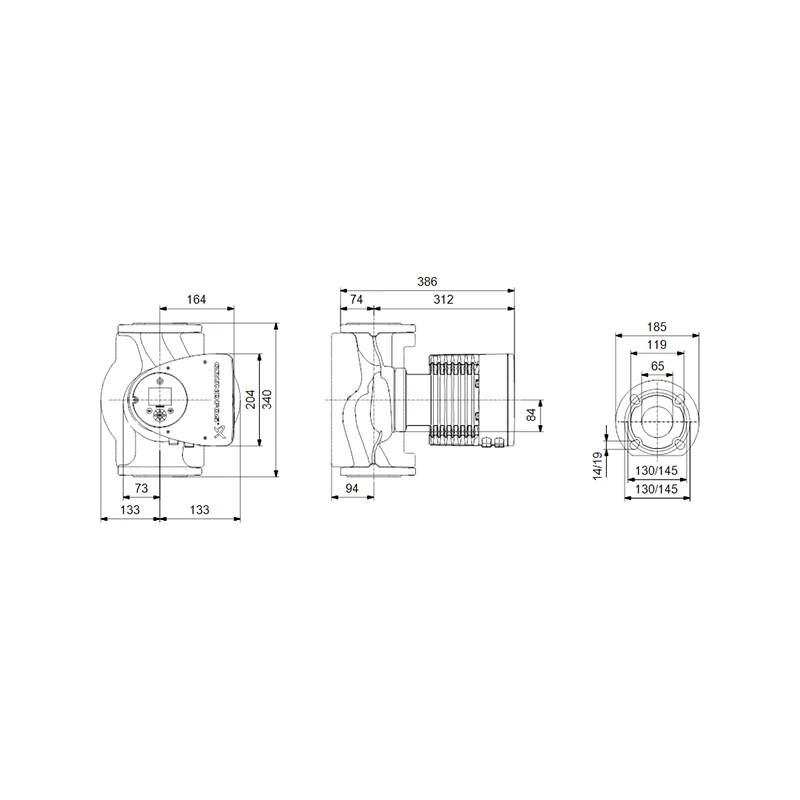

  Beépítési hossz	340 mm

  Folyadék

  Szivattyúzott közeg	Víz
  Folyadékhőmérséklet tartomány	-10 .. 110 °C
  Folyadék-hőmérséklet működés közben	60 °C
  Sűrűség	983.2 kg/m³

  Elektromos adatok

  Telj. - P1	21 .. 600 W
  Hálózati frekvencia	50 / 60 Hz
  Névleges feszültség	1 x 230 V
  Maximális áramfelvétel	0.23 .. 2.74 A
  Védettségi osztály (IEC 34-5)	X4D
  Szigetelési osztály (IEC 85)	F

  Egyéb

  Energia (EEI)	0.17
  Nettó tömeg	21.5 kg
  Össztömeg	23.7 kg
  Szállítási térfogat	0.057 m³
  Dán VVS No.	380954610
  Svéd RSK szám	5732502
  Finn	4615161
  Norvég NRF szám	9042689
  Származási ország	DE
  Egyedi vámtarifaszám	84137030
  Environmental approvals	CN ROHS,WEEE
