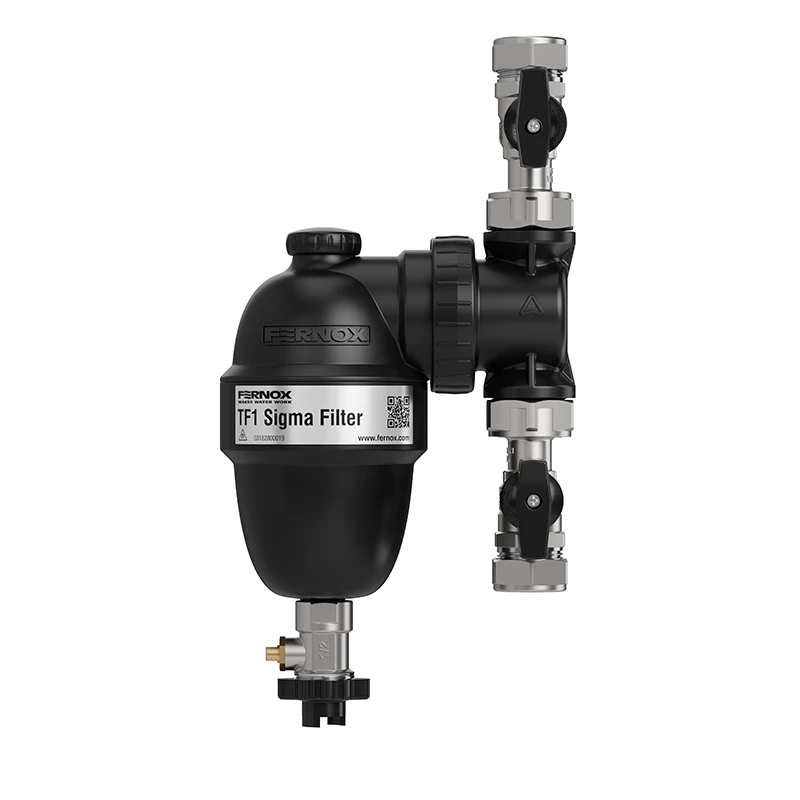

TF1 Sigma Filter 3/4" Isolation Valves - fűtésrendszerbe építhető kombinált mágneses szűrő csapokkal
Garancia: 10 év
A TF1 Sigma szűrő egy nagy teljesítményű, precíziósan megtervezett in-line rendszerszűrő, amely a nagyobb megbízhatóság és szilárdság érdekében zárt, fedél nélküli kialakítással rendelkezik. Ideális korlátozott hely rendelkezésre állása esetén történő használatra, mivel többféle irányban is elhelyezhető, akár 45° eltéréssel. Ez a könnyen telepíthető kompozit műanyagból készült szűrő függőleges és vízszintes csővezetékekbe is beilleszthető. Egy Hidronikus Részecske-elválasztó (HPS) működése révén juttatja el a szennyeződéseket az egység erős mágneses rendszeréhez, amely biztonságosan eltávolítja azokat.
- Nyomással tesztelt, innovatív, zárt kialakítású egység, a megbízhatóság maximalizálása és a leeresztő szelepen keresztül történő gyors, egyszerű tisztítás elősegítése érdekében.
- Egyedülálló működés, amely a mágneses és nem mágneses törmelék széles tartományát gyűjti össze.
- Tartós és masszív konstrukció, kiváló minőségű, üveggel megerősített műszaki polimerből, sárgaréz bevonatú műanyag csonkkal.

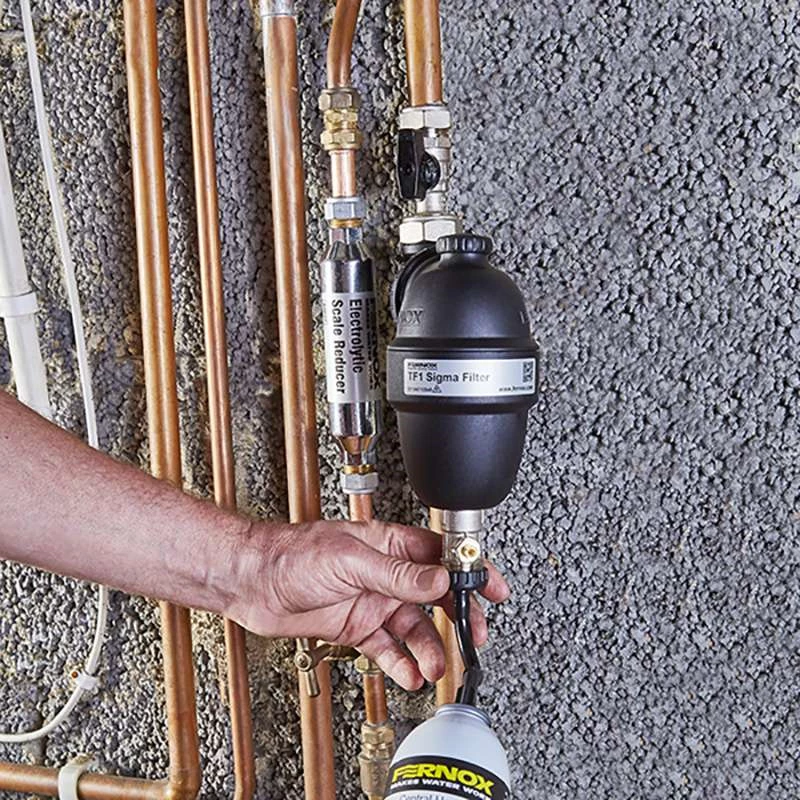

- Kényelmes, átlátható és gyors adagolás a leeresztő szelepen keresztül – kevesebb időt kell a helyszínen tölteni a rendszer karbantartásakor
- Könnyen telepíthető – vízszintes és függőleges elrendezésű csővezetékekbe is beszerelhető
- Nem zárja el vagy akadályozza az áramlást
Kiegészítő információk
A TF1 Sigma szűrő nagy szilárdságú műszaki polimerből készült, amely fűtési és hűtési rendszerek kialakításához egyaránt megfelelő. Az üvegszál-erősítésű polimer jó hidrolízis-ellenállással rendelkezik, valamint ellenálló a töréssel és a kopással szemben is. A polimer kompatibilis a központi fűtési rendszerekben használt glikolokkal és adalékanyagokkal. A TF1 Sigma szűrőt úgy tervezték, hogy a magas begyűjtési hatékonyság mellett minimális nyomásveszteséget biztosítson. A belső HPS, a mágneses egység, illetve az alacsony áramlási sebességű terület úgy került kialakításra, hogy a lehetővé tegye a szűrő számára a rendszer szennyeződései nagy részének begyűjtését, mindeközben nem fejtve ki hatást a fűtési rendszer többi részére. A TF1 Sigma szűrőben egy sor kiváló minőségű alkatrész található, amelyek biztosítják, hogy a szűrő optimális teljesítményt nyújtson. A felcsúsztatható fém csatlakozó csonk biztonságos csatlakozást biztosít a fűtési rendszerhez. A mágnes prémium minőségű neodímium felhasználásával készült, amely nagy hatékonyságú befogási rátát és masszív szűrőközeget tesz lehetővé, ami folyamatos és állandó begyűjtési szintet tesz lehetővé.
Alkalmazás, szerelés és adagolás

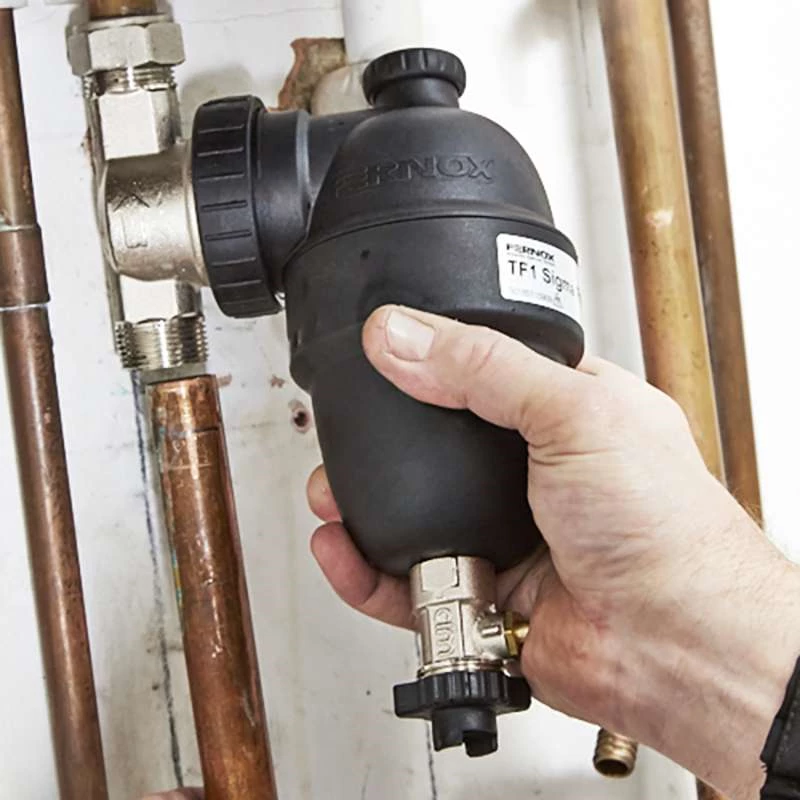

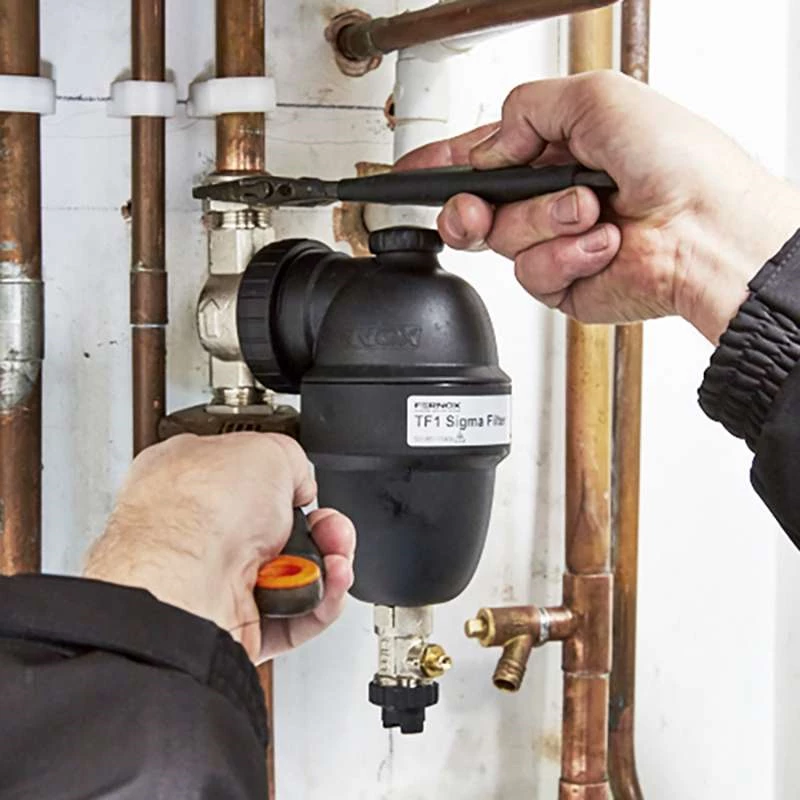

A TF1 Sigma szűrő vízszintes és függőleges csővezetékekre is felszerelhető, a csonkon nyíllal jelzett áramlási iránynak megfelelően. Ideális esetben a TF1 Sigma szűrőt a kazánhoz visszatérő ágban kell elhelyezni, akár a függőlegestől 45°-kal eltérő helyzetben, ha nincs elegendő hely, vagy az emelési magasság korlátozott. A TF1 Sigma szűrő feladata, hogy megóvja a kazánt a rendszerben keringő korróziós törmelék károsító hatásától, amelyek a víz és rendszerben lévő vegyes fémek kémiai reakciója során alakulnak ki a fűtési és hűtési ciklus során. A rendszer a Fernox Protector termékcsaládból származó minőségi inhibitor termékkel történő kezelése hosszú távon megakadályozza az iszap és a vízkő kialakulását, az előírásoknak és a legjobb gyakorlatnak megfelelően.
Csomagolás, kezelés és biztonság
Mint minden mágneses termék esetén, járjon el körültekintően a használat közben, ha beültetett szívritmus- szabályozóval él. Egyedi csomagolásban, mellékelt utasításokkal. Nincsenek tárolással kapcsolatos speciális követelmények.
Hatékonyság
Megfelelő folyadékok: Víz Inhibitorral kezelt glikol-oldatok Fernox vegyi termékek / rendszeradalékok A glikol maximális százalékos aránya – 50% Maximális üzemi nyomás – 5 bar Maximális áramlási ráta – 50 L/min Maximális üzemi hőmérséklet – 100°C Befogási arány – Akár a rendszerbeli szennyeződések 100%-a Működési elv – A szennyezett víz a csonkon keresztül beérkezik a szűrőbe, magával hozva a rendszertörmeléket és szuszpenzió által feloldott részecskéket. Ez a törmelék, beleértve az olyan vasas szennyeződéseket is, mint a magnetit, áthalad a csonkon, egyenesen a szűrő testébe. A víz a szűrő alja felé áramlik a Hidronikus Részecske-elválasztó (HPS) által a szűrőn belül létrehozott áramlási karakterisztikának köszönhetően. A HPS segít felkavarni a víz által a szuszpenzióban tartott szennyeződéseket, valamint ezeket a részecskéket a szűrő alján lévő alacsony áramlású terület felé irányítja. A szűrőben fennálló dinamikus vízáramlás lehetővé teszi azt is, hogy a vasas szennyeződéseket a nagy erejű mágnes befogja. Ahhoz, hogy a szűrőt elhagyhassa, a víznek el kell haladnia a mágneses hüvely előtt és a HPS körül, majd ki a csonkon keresztül. Így a rendszerben található rendszertörmelék nehezen jut ki az egységből, és vagy az alacsony áramlású területen reked, vagy befogja az erős mágnes, ami azt jelenti, hogy a szűrőt tiszta víz hagyja el. A szűrő által összegyűjtött részecskék eltávolíthatók a mágnes eltávolításával a hüvelyből, illetve a leeresztő szelep megnyitásával. Ez a folyamat megtalálható a tisztítási útmutatóban és nem szükséges hozzá a rendszer leállítása vagy a szűrő szétszerelése.
Specifikáció
Szűrőtest – Üveggel kitöltött szerkezeti polimer Csonk – Nikkelezett sárgaréz és üveggel kitöltött szerkezeti polimer Leeresztőszelep – Nikkelezett sárgaréz Rögzítőgyűrű – rozsdamentes acél Tömítések és alátétek – EPDM
