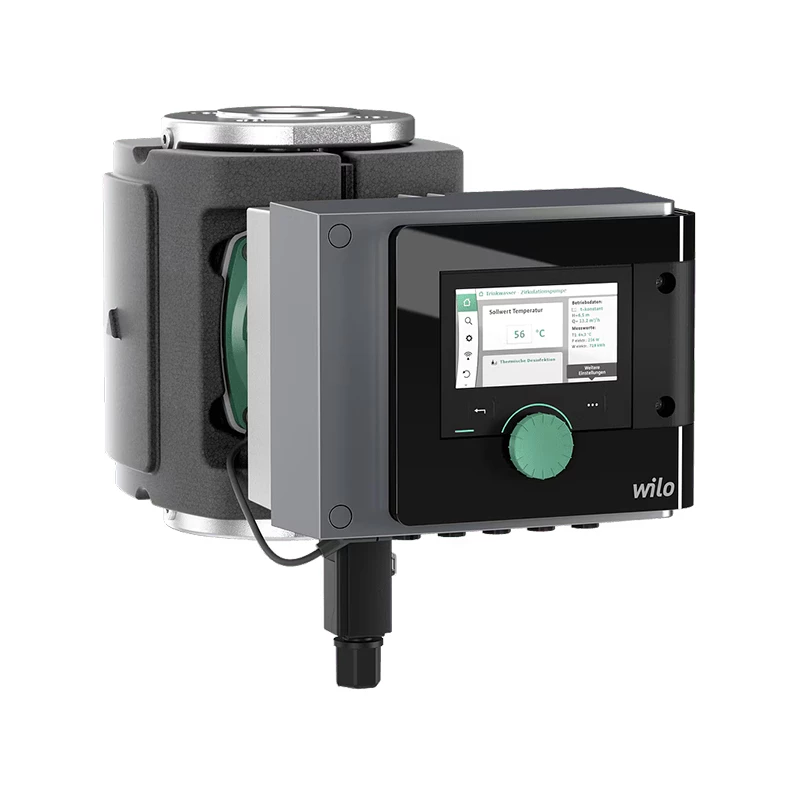

Wilo-Stratos MAXO-Z prémium okos-szivattyú
Nagyhatásfokú inline kivitelű nedvestengelyű szivattyú EC motorral és elektronikus teljesítményillesztéssel. Ivóvíz, fűtési víz, hidegvíz és víz/glikol-keverékek esetén alkalmazható. Energiahatékonysági index (EEI) a szivattyú típusától függően ≤ 0,17 és ≤ 0,19 között.
Szabályzási módok:
- A teljesítmény folyamatos, automatikus testreszabása a berendezés igényeihez alapjel megadása nélkül Wilo-Dynamic Adapt plus. Akár 20 % energiamegtakarítás a dp-v szabályzási módhoz képest.
- Állandó hőmérséklet (T-const., Gyári beállítás)
- Állandó hőmérséklet-különbség (dT-const)
- A betápláló szivattyú térfogatáramának igény szerinti optimalizálása több szivattyú hálózatba kapcsolása és kommunikációja révén (Multi-Flow Adaptation).
- Állandó térfogatáram (Q-const.)
- dp-c nyomáskülönbség-szabályzás a csőhálózat egy távoli pontján (rosszpont szabályzás)
- Állandó nyomáskülönbség (dp-c)
- Változó nyomáskülönbség (dp-v) névleges munkapont-bevitel opcióval
- Állandó fordulatszám (n-const.)
- Felhasználó által definiált PID-szabályzás
Funkciók:
- Fűtési hőmennyiség-mérés
- Hűtési hőmennyiség-mérés
- A szivattyú automatikus lekapcsolása nulla-átfolyás felismerése esetén (No-Flow Stop)
- A fűtő- és hűtő üzemmód közti átkapcsolás (automatikus, külső vagy kézi)
- Beállítható térfogatáram-korlátozás a Q-Limit funkció segítségével (Qmin. és Qmax.)
- Ikerszivattyúk üzemmódjai: Hatásfok optimalizált párhuzamos üzem dp-c és dp-v, fő- / tartalékszivattyús üzemhez
- A konfigurált szivattyúbeállítások mentése és visszaállítása (3 visszaállítási pont)
- Zavarjelzés-/figyelmeztető üzenet kijelzése szövegesen, elhárítási javaslattal
- Légtelenítési funkció a forgórész-tér automatikus légtelenítéséhez
- Automatikus csökkentett üzem
- Automatikus blokkolás-mentesítő funkció és beépített teljes motorvédelem
- A szárazonfutás felismerése
- A termikus fertőtlenítés automatikus felismerése (használati víz keringetéséhez) külön hőmérséklet-jeladóval együtt
Kijelző:
- Szabályozási mód
- Alapjel
- Térfogatáram
- Hőmérséklet
- Teljesítményfelvétel
- Elektromos fogyasztás
- Aktív hatások (pl. STOP, No-Flow Stop)
Kivitel:
- 2 konfigurálható analóg bemenet: 0 – 10 V, 2 – 10 V, 0 – 20 mA, 4 – 20 mA és kereskedelemben kapható PT1000; tápellátás: +24 V DC
- 2 konfigurálható digitális bemenet (Ext. Off, Ext. Min. Ext. Max, fűtés/hűtés, manuális felülvezérlés (épületautomatizálás leválasztva), kezelés zárolása (billentyűzár és távirányításos konfiguráció elleni védelem))
- 2 konfigurálható jelzőrelé az üzemi és zavarjelzésekhez
- Kártyahely az épületautomatizáláshoz csatlakozó interfészekkel ellátott Wilo-CIF modulokhoz (opcionális tartozékok: Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CAN CIF-modulok)
- Wilo Net Wilo-rendszerbuszként a Wilo-termékek egymás közötti kommunikációjához, pl. Multi-Flow Adaptation; ikerszivattyús üzem és Wilo-Smart Gateway
- Beépített hőmérséklet-érzékelő
- Automatikus vészhelyzeti üzem különleges állapotok esetén (meghatározható szivattyú fordulatszám) pl. a buszkommunikáció vagy jeladó adatok kimaradása esetén
- Színes grafikus kijelző (4,3 coll) az egy gombos kezelési szinten végzett kezeléssel
- Üzemi adatok kiolvasása és beállítása, valamint pl. üzembe helyezési protokoll létrehozása Bluetooth-interfész segítségével (további tartozékok nélkül) a Wilo-Assistant applikációban
- Kábelszakadás-felismerés analóg jelnél (2–10 V vagy 4–20 mA esetén)
- Kültéri telepítés időjárás-védelemmel a beépítési és üzemeltetési utasítás szerint lehetséges
- Dátum és idő előre beállítva
- Hőszigetelő burkolat fűtésben történő alkalmazáshoz
Szállítási terjedelem:
- Szivattyú
- Optimalizált Wilo-Connector
- 2x kábelcsavarzat M16 x 1,5
- Alátétek az M12 és M16 karimás csavarokhoz (DN 32 – DN 65 névleges csatlakozó szélesség esetén)
- 2x tömítés menetes csatlakozás esetén
- Hőszigetelő burkolat
- Beépítési és üzemeltetési utasítás együtt
Opcionális tartozékok:
- ClimaForm hideg elleni szigetelés a kondenzátumképződés elkerüléséhez
- CIF-modul: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CAN
- PT 1000 (B) csőben elhelyezett jeladó (Használati víz esetén)
- PT 1000 (AA) jeladó a merülőhüvelybe történő telepítés esetén
- Nyomáskülönbség-érzékelő
| Üzemi adatok |
| Max. közeghőmérséklet Tmax |
80 °C |
| Min. közeghőmérséklet Tmin |
0 °C |
| Min. környezeti hőmérséklet Tmin |
0 °C |
| Max. környezeti hőmérséklet Tmax |
40 °C |
| Hőmérséklettartomány max. +40 °C-os környezeti hőmérséklet esetén T |
-10...+110 |
| Maximális üzemi nyomás PN |
10 bar |
| Legkisebb szívómagasság 50 °C-nál |
5 m |
| Legkisebb szívómagasság 95 °C-nál |
12 m |
| Legkisebb szívómagasság 110 °C-nál |
18 m |
| Max. megengedett összkeménység használati melegvíz cirkulációs rendszerekben |
3,57 mmol/l (20 °dH) |
| Motoradatok |
| Energiahatékonysági index (EEI) |
≤0,17 |
| Zavarkibocsátás |
EN 61800-3;2004+A1;2012 / lakókörnyezet (C1) |
| Zavartűrés |
EN 61800-3;2004+A1;2012 / ipari környezet (C2) |
| Hálózati csatlakozás |
1~230 V, 50/60 Hz |
| Teljesítményfelvétel P1 max |
550 W |
| Min. fordulatszám nmin |
650 1/min |
| Max. fordulatszám nmax |
3050 1/min |
| Védelmi osztály motor |
IPX4D |
| Kábelcsavarzat |
5 x M16x1.5 |
| Szerkezeti anyagok |
| Szivattyúház |
Nemesacél |
| Járókerék |
PPS-GF40 |
| Tengely |
1.4122, DLC-bevonatú |
| Anyagraktár |
Grafit |

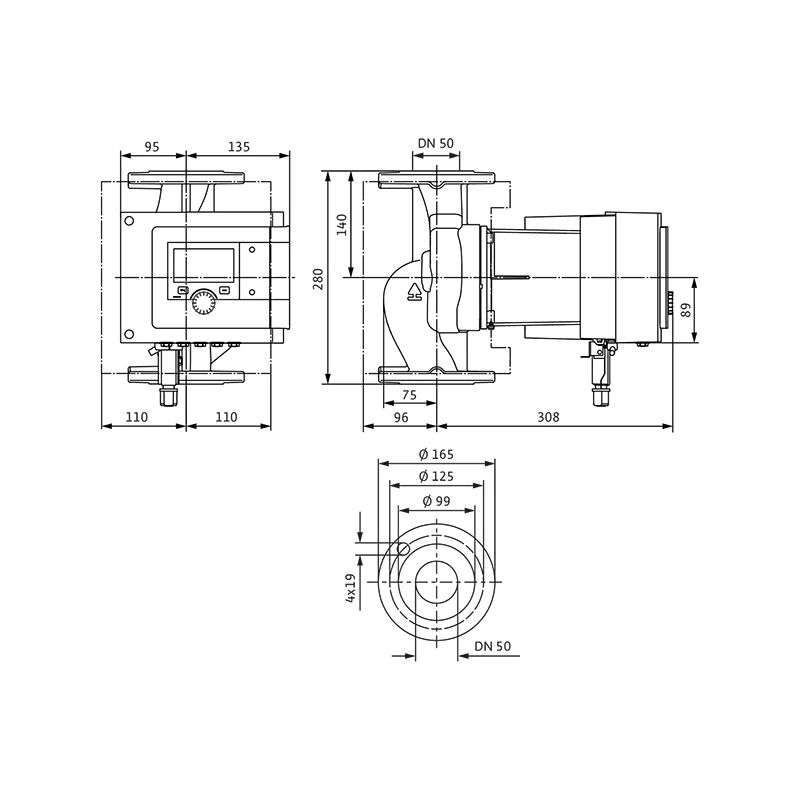

| Telepítési méretek |
| Szívóoldali csőcsatlakozás |
DN 50 |
| Nyomóoldali csőcsatlakozás |
DN 50 |
| Beépítési hossz l0 |
280 mm |
| Információk a megrendelés leadásáról |
| Gyártmány |
Wilo |
| Termékmegnevezés |
Stratos MAXO-Z 50/0,5-9 PN 6/10 |
| Nettó tömeg, kb. m |
16,8 kg |
| Cikkszám |
2164676 |
