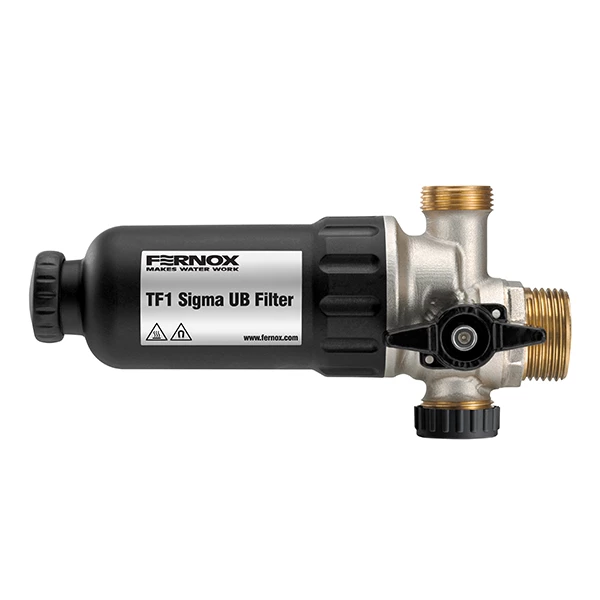

TF1 Sigma UB Filter
Warranty: 10 Years
Kompozitból készült, bojler alatti rendszerszűrő sárgaréz elosztóval, amelyet úgy terveztek, hogy könnyen felszerelhető legyen kis, nehezen hozzáférhető helyeken és falba épített csővezetékeknél. Ez a nagy teljesítményű szűrő kompakt, sokoldalú kialakításának köszönhetően közvetlenül a bojler alá vagy más nehezen hozzáférhető helyekre is felszerelhető. A TF1 Sigma UB szűrő a legjobb választás a kivitelezők számára, és nagy hatékonyságú védelmet nyújt a rendszerben felhalmozódó szennyeződések ellen
- Nagy kapacitás, kompakt kialakítás
- Ideális a nehezen hozzáférhető helyekre
- Integrált háromirányú szelep szűrőtömítéssel és tisztító funkcióval
- Tartós és masszív konstrukció, kiváló minőségű, üveggel megerősített műszaki polimerből és nem porózus kovácsolt sárgarézből.
- Nem zárja el vagy akadályozza az áramlást
- ¾” & 1” bemeneti csatlakozókkal kapható
- Beépített csappal
Kiegészítő információk
A TF1 Sigma UB szűrő nagy szilárdságú műszaki polimerből készült, amely alkalmas fűtési és hűtési rendszerekben való alkalmazásra. Az üvegszál-erősítésű polimer jó hidrolízis-ellenállással rendelkezik, valamint ellenálló a töréssel és a kopással szemben is. A polimer kompatibilis a központi fűtési rendszerekben használt glikollal és egyéb adalékanyagokkal. A szűrő csőcsonkja prémium minőségű, nem porózus kovácsolt sárgarézből készült, amely a rendszerhez való közvetlen csatlakozást, és egyszerű szervizelési eljárást tesz lehetővé, a precízen megtervezett csőcsonk segítségével.
A TF1 Sigma UB szűrőt úgy tervezték, hogy a magas szűrési hatékonyság mellett minimális nyomásveszteséget biztosítson. A szűrőt úgy tervezték, hogy a rendszerben felhalmozódó szennyeződés széles spektrumát felfogja, egyben biztosítva azt is, hogy ne tömődjön el, ne csökkentse az áramlást a csővezetékekben és ne befolyásolja a fűtési rendszer teljesítményét.
A TF1 Sigma UB szűrő számos kiváló minőségű alkatrészt használ, amelyek biztosítják a szűrő optimális teljesítményét. A háromirányú golyósszelepet úgy tervezték, hogy lehetővé tegye a felhasználó általi könnyű kézi kezelést, egyben megbízható kezelési eljárást biztosítva. A szűrőcsonk egy biztonságos rendszercsatlakozást és egy robusztus kezelési pontot tartalmaz, amely lehetővé teszi a szűrő leeresztését és megtisztítását. A mágnes prémium minőségű neodímium felhasználásával készült, amely nagy hatékonyságú befogási rátát és masszív szűrőközeget tesz lehetővé, ami folyamatos és állandó begyűjtési szintet tesz lehetővé.
Alkalmazás, szerelés és adagolás
A falhoz közeli beépítésre tervezett szűrő könnyen felszerelhető bojlerek alá és minden olyan helyre, ahol korlátozott a rendelkezésre álló tér.

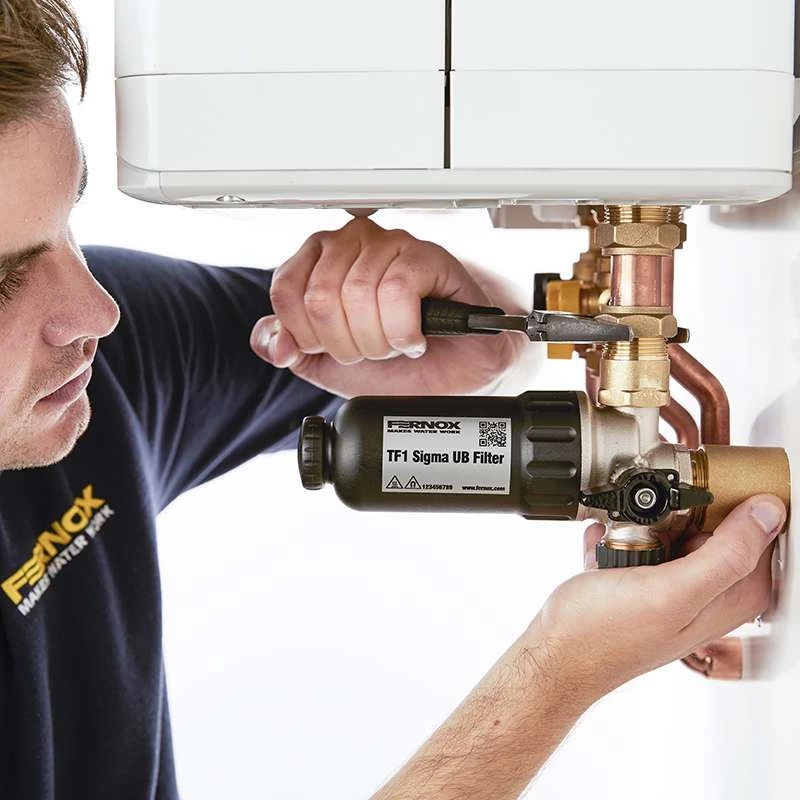

A TF1 Sigma UB szűrő felszerelhető egy bojler alá vagy szűk és nehezen hozzáférhető helyekre. Ideális esetben a szűrőt a bojlerhez vezető visszatérő ágra kell felszerelni, vízszintes helyzetben.
Ahhoz, hogy a TF1 Sigma UB szűrő a bojlerhez és/vagy a visszaáramló csövekhez csatlakoztatható legyen, külön flexibilis/hullámos csövekre és/vagy adapterekre lehet szükség (ezek nem tartozékok).

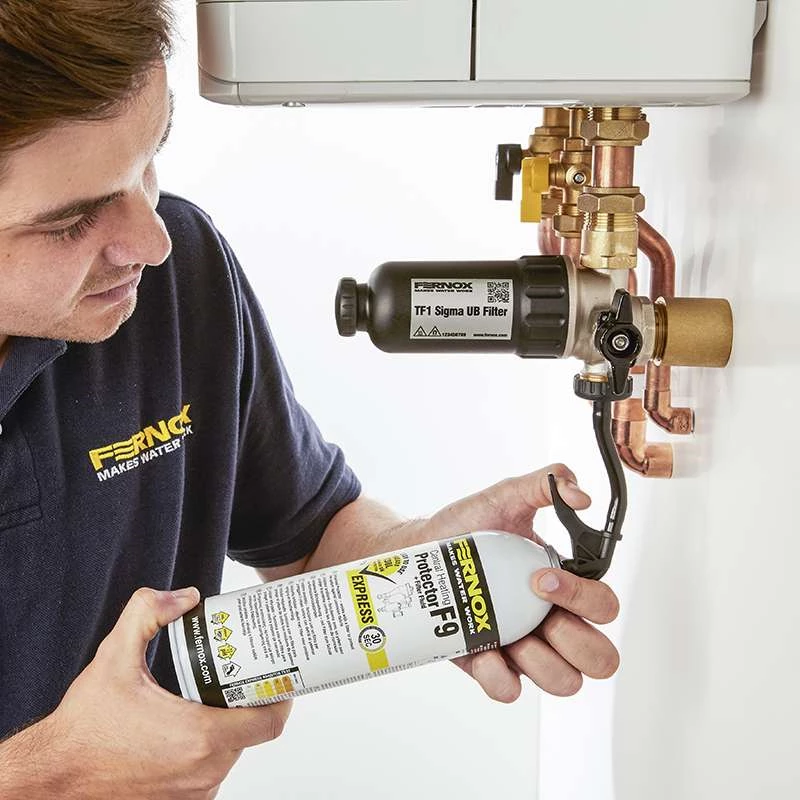

A TF1 Sigma szűrő feladata, hogy megóvja a kazánt a rendszerben keringő korróziós törmelék károsító hatásától, amelyek a víz és a rendszerben lévő vegyes fémek kémiai reakciója során alakulnak ki a fűtési és a hűtési ciklus során. A rendszer a Fernox Protector termékcsaládból származó minőségi inhibitor termékkel történő kezelése hosszú távon megakadályozza az iszap és a vízkő kialakulását, az előírásoknak és a legjobb gyakorlatnak megfelelően.
Csomagolás, kezelés és biztonság
Mint minden mágneses termék esetében, ha beültetett szívritmus- szabályozója van, mindig fokozott óvatossággal kell eljárni a mágneses szűrők kezelésekor.
Egyedi csomagolásban, használati utasítással. Nincsenek tárolással kapcsolatos speciális követelmények.
Hatékonyság
Megfelelő folyadékok:
Víz
Inhibitorral kezelt glikol-oldatok
Fernox vegyi termékek / rendszeradalékok
A glikol maximális százalékos aránya – 50%
Maximális üzemi nyomás – 5 bar
Maximális áramlási ráta – 40 L/perc
Maximális üzemi hőmérséklet – 100°C
Befogási arány – Akár a rendszerbeli szennyeződések 100%-a
Működési elv
– A szennyezett víz a sárgaréz csőcsonkon keresztül jut be a szűrőbe, magával hozva a rendszertörmeléket és a szuszpenzió által feloldott részecskéket. Ez a törmelék, beleértve az olyan vasas szennyeződéseket is, mint a magnetit, áthalad a csőcsonkon, egyenesen a szűrő testébe.
A szűrőben létrejövő dinamikus áramlás nyomán a szennyezett víz közvetlenül a központi mágneses egységbe kerül. A nagy teljesítményű neodímium mágnest úgy tervezték, hogy nagy mennyiségű rendszertörmeléket fogjon fel és tartson vissza, védve a bojlert és segítve megelőzni a meghibásodásokat és a költséges javításokat.
A szűrőn belül kialakított áramlási útvonal csökkenti a mágnesről történő lemosódást és javítja a szűrőegységben fellépő nyomásveszteséget, így a szűrő maximális mennyiségű törmeléket képes felfogni, nem akadályozva az áramlást.
A víz a mágnes burkolata felett halad át, mielőtt távozik a csőcsonkon keresztül. Ennek eredményeképpen a rendszerbeli törmelék nem tud kijutni a szűrőből, és vagy az alacsony áramlású területen reked, vagy az erős neodímium mágnes fogja fel, tiszta víz távozását téve lehetővé a szűrőből.

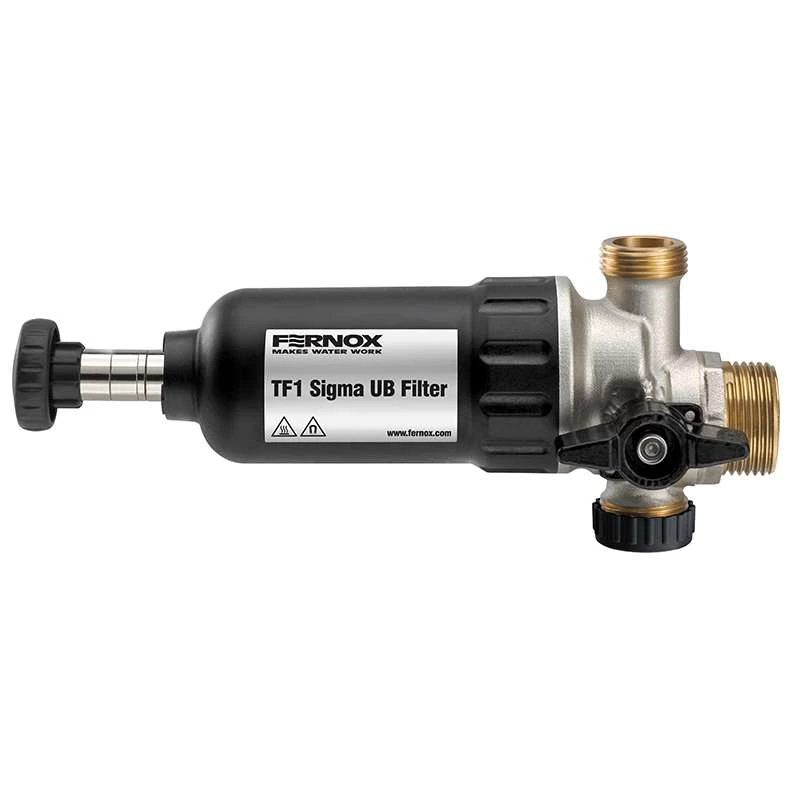

A szűrő egy precíziósan megtervezett háromirányú szelepet használ, így a szűrőben összegyűlt szennyeződések gyorsan kiüríthetők a leeresztőszelepen keresztül, egyszerűen eltávolítva a mágnest a burkolatból, és elfordítva a szelep fogantyúját a szervizfunkció bekapcsolása és a leeresztő szelep megnyitása érdekében, ekkor a rendszerbeli szennyeződés kiöblítésre kerül a szűrőből és eltávolításra kerül a rendszerből. Az eljárást a tisztítási útmutatóban mutatjuk be
Specifikáció
Szűrőtest – Üveggel megerősített műszaki polimer
Csőcsonk – Nikkelezett sárgaréz
Tömítések és Alátétek – EPDM
