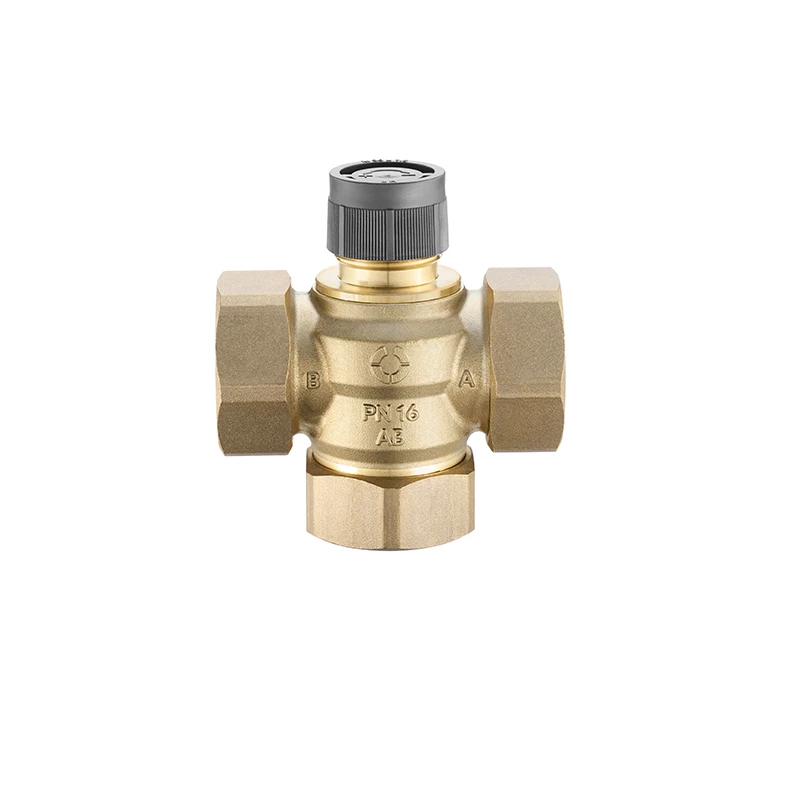

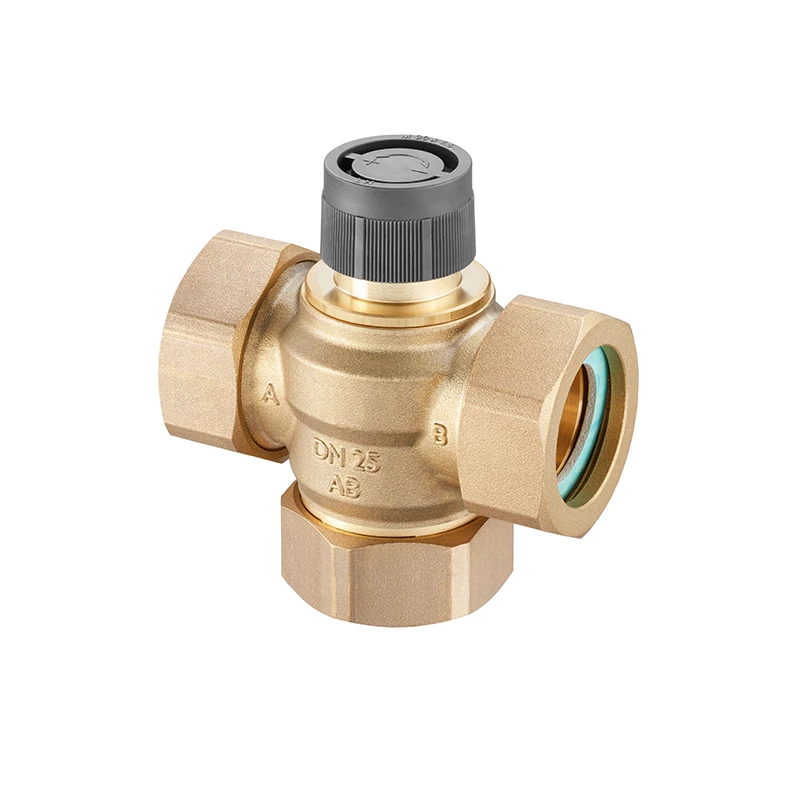

Oventrop Tri CTB Háromjáratú szelep, PN 16, DN 15…50

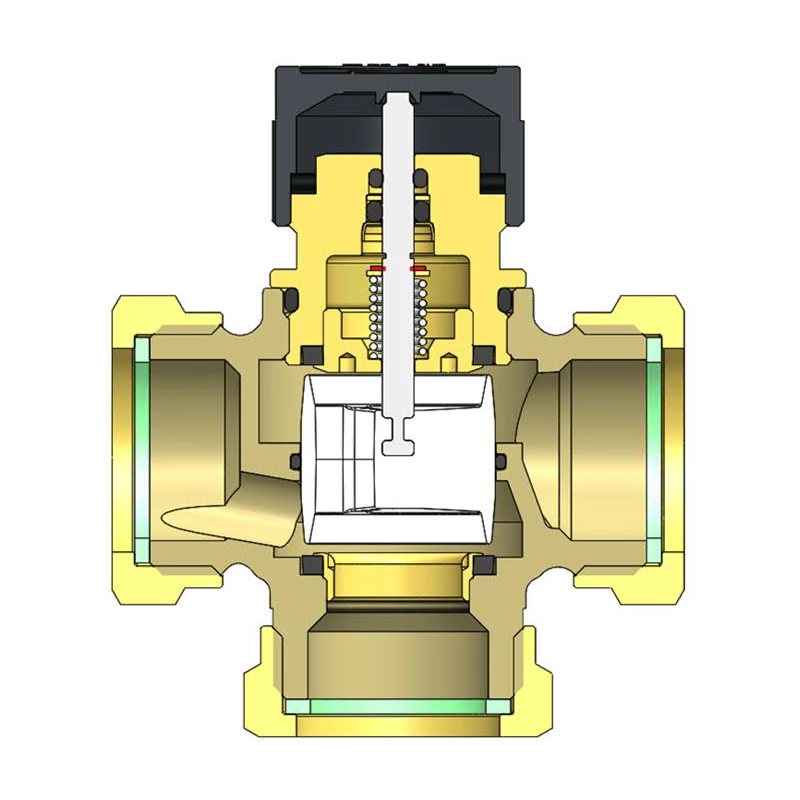

A Tri CTB egy háromjáratú szelep, amely osztó- vagy keverőszelepként használható. Osztószelepként való használatra a Tri CTB-nek egy bemenete (AB) és két kimenete (A és B) van. Az átfolyó közeg az orsó helyzetétől függően az egyik kimenetből a másikba kerül. Keverőszelepként való használatra a Tri CTB két bemenettel (A és B) és egy kimenettel (AB) rendelkezik. Az átfolyó közeg az orsó helyzetétől függően keveredik. Folyamatos vagy két-/hárompontos szabályozás Oventrop hőmérséklet-szabályozókkal vagy állítóművekkel. A Tri CTB szelepeket hollandi anyákkal szállítjuk a lapos tömítésű menetes csatlakozáshoz.
Funkciók
- Elzárószelepként: A-t AB-re vagy B-t AB-re
- Osztószelepként: AB-ről A-ra vagy B-re
- Keverőszelepként: A és B AB-vel
Jellemzők
+ Használható osztó vagy keverőszelepként
+ Működtetés: 2-/3-pontos vagy folyamatos szabályozással
+ Sárgaréz ház
Műszaki adatok
Névleges méret DN 15…50
Kivitel ISO 228 szerinti külső menettel, lapos tömítéssel
Üzemi hőmérséklet -10…120 °C
Üzemi nyomás max. 16 bar / PN 16
Közeg Fűtő- és hűtővíz, VDI 2035 vagy ÖNORM 5195 víz/glikol
keverékek maximum 50% glikoltartalommal
Kvs érték és max. nyomáskülönbség bar-ban
DN 15: 2,4 3
DN 20: 4,3 2
DN 25: 5,3 1
DN 32: 7,8 1
DN 40: 8,4 1
DN 50: 10,6 0,75
Csatlakozó meghajtó M 30 x 1,5
Lökethossz 2,8 mm
Záróerő 90…150 N
