CM 3-3 A-R-A-E-AQQE C-A-A-N
Használható:
- Légkondicionálás kereskedelmi épületekben
- Nyomásfokozás - Kereskedelmi épületek
- Ivóvíz nyomásfokozás
- Központi fűtés
- Öntözés
- Sótalalanítás
- Fűtés-Ipar
- Mosás és tisztítás
- Ipari vízellátás
- Közösségi vízellátás
- Vízelosztás - Vízellátás
A CM egy megbízható, csendes és kompakt vízszintes norm szivattyú. A moduláris szivattyú konstrukció megkönnyíti az egyedi megoldások kialakítását. A CM kapható öntöttvasból és rozsdamentes acélból.
CM 3-3 A-R-A-E-AQQE C-A-A-N

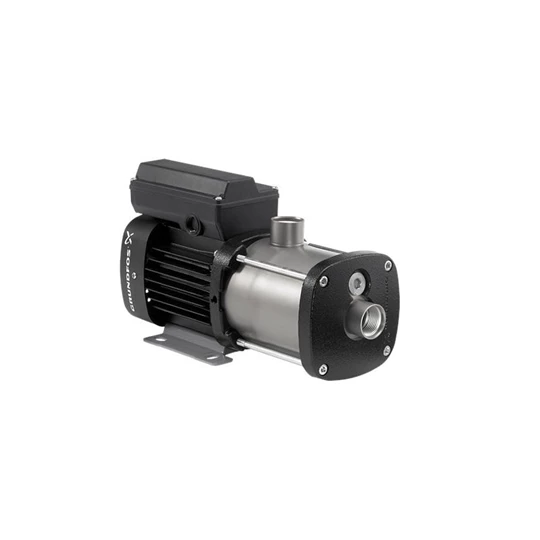

Kompakt, megbízható, vízszintes, többfokozatú centrifugálszivattyú, axiális irányú szívó- és radiális nyomócsonkkal. A tengely, a járókerekek és a házak rozsdamentes acélból készülnek. A szívó- és nyomóoldali részek anyaga öntöttvas. A mechanikus tengelytömítés egy speciális, tehermentesítés nélküli O-gyűrűs tömítést tartalmazó konstrukció. Csőcsatlakozás belső Whitworth csőmenettel, Rp (ISO 7/1). A szivattyú ventilátor hűtésű, 1-fázisú, talpas kivitelű aszinkronmotorral van ellátva.
VEZÉRLÉS:
Frequency converter: Nincs
FOLYADÉK:
Szivattyúzott közeg: Víz
Folyadékhőmérséklet tartomány: -20 .. 90 °C
Folyadék-hőmérséklet működés közben: 20 °C
Sűrűség: 998.2 kg/m³
MŰSZAKI:
Sziv. ford.szám, amelyen a sziv. adatok alapulnak: 2900 rpm
Névleges térfogatáram: 3.1 m³/h
Névleges szállítómagasság: 20.61 m
Tengelytömítés kódja: AQQE
Jóváhagyások: CE,EAC,UKCA
Jóváhagyások ivóvízhez: WRAS,ACS,NSF61
Görbe tűrése: ISO9906:2012 3B
ANYAGOK:
Szivattyúház: Öntöttvas
EN-GJL-200
ASTM A48-25A
Járókerék: Stainless steel
EN 1.4301
AISI 304
TELEPÍTÉS:
Megengedett hőmérséklettartomány: -20 .. 55 °C
Maximális üzemi nyomás: 10 bar
Max. nyomás az adott hőmérsékleten: 10 bar / 90 °C
10 bar / 90 °C
Csatlakozó típusa: Rp
Bemenet csatlakozó méret: 1 inch
Nyomóoldali csatlakozó mérete: 1 inch
Nyomóold. poz.: 12
ELEKTROMOS ADATOK:
Motor normál: IEC
Beép. méret: 71B
Névleges teljesítmény - P2: 0.5 kW
Hálózati frekvencia: 50 Hz
Alkalmas 50/60 Hz-re: N
Névleges feszültség: 1 x 220-240 V V
Biztonsági tényező: 1.00
Névleges áram: 3.1-2.8 A
Indítási áramfelvétel: 530-530 %
Névleges fordulatszám: 2730-2740 rpm
Védettségi osztály (IEC 34-5): IP55
Szigetelés osztály (IEC 85): F
Beépített motorvédelem: Hőkapcsoló (BI metál)
Kábel mellékelve (Igen/Nem): N
EGYÉB:
A kapocsdoboz helyzete: 12
Min. hat. index, MEI ≥: 0.7
Saját tömeg: 12 kg
Össztömeg: 14.5 kg
Dán VVS No.: 385211033
Származási ország: HU
Egyedi vámtarifaszám: 84137075
