Oventrop Optibal golyóscsapok

Oventrop Optibal golyóscsapok

Az Oventrop “Optibal” márkajelű sárgarézből vagy vörösöntvényből készülő, teljes átömlési keresztmetszettel rendelkező golyóscsapjai áramló közegeket vezető csőhálózatok elzárására alkalmazhatóak az ipari épületek és technológiák, továbbá az épületgépészet területén.
Kiviteltől függően alkalmazhatóak különböző közegeknél. Többek között: víz, ásvány-, fűtő- és hidraulika olajok, üzemanyagok,

levegő (lásd a tervezési segédletben talál-ható táblázatot).

A golyóscsapok zárása/nyitása a fogantyú 90°-os elfordításával érhető el. A mindenkori csap-állást a fogantyú jelzi, amely párhuzamos a zárógolyó furatával.
A mart végű csaptengely helyzete alapján a csap poziciója leszerelt fogantyú esetén is megállapítható.
Előnyös tulajdonságok:
– teljes átömlési kereszmetszet
– széles felhasználási terület
– bármilyen fogantyúval szállítható
– járulékos hőszigetelési funkció a hosszított
műanyag fogantyús típusoknál
– nagy nyomásfokozat a kifúvásbiztos csaptengely és a nagy házszilárdság következtében
– keménykrómozású golyófelület

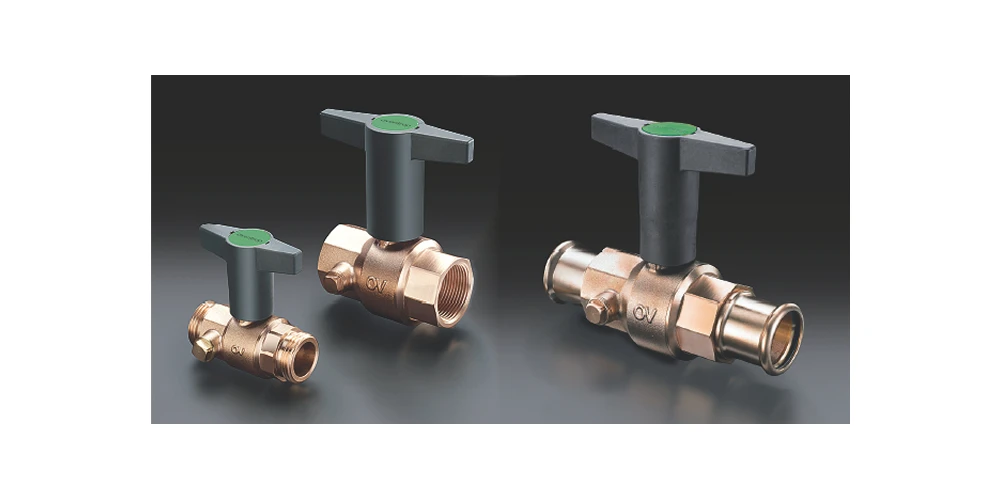

1 Sárgaréz golyóscsapok
2 Vörösöntvény golyóscsapok
3, 4 „Optibal TW” golyóscsapok ivóvíz hálózatokhoz, vörösöntvényből, DIN EN 13828 szerinti teljes átömlési keresztmetszettel, mindkét oldalon
G
3/4 méretű, vakdugóval lezárt ürítési lehetőséggel, átöblített zárógolyó mögötti térrel, holttér-mentes kialakítással. A golyóscsapok kaphatóak mindkét oldali prés-kötéssel DIN EN 1057/DVGW GW392 szerinti rézcsövekhez, továbbá a DIN EN 10088/DVGW GW541 szerinti „NiroSan” nemesacél csövekhez.
5 Rendszervázlat
„Optibal” sárgaréz golyóscsapok PN 20 nyomásfokozatban hidegvízhez, PN 16 nyomásfokozatban folyadékokhoz és veszélytelen gázokhoz alkalmazhatóak.
Hőmérséklet-terhelhetőség: 0 – 100 °C. 1 Golyóscsap sárgarézből, nikkelezett kivitelben, mindkét oldalán belső menettel és műanyag fogantyúval.

Kép nélkül: az előzővel megegyező golyós- csap, azonban az egyik oldalán belső-, a másik oldalán külső menettel.

2 Golyóscsap sárgarézből, nikkelezett kivitelben, mindkét oldalán belső menettel és hőmérővel szerelt műanyag fogantyúval,

az áramló közeg hőmérsékletének folyama-
tos ellenőrzésére.

A műanyag fogantyúval rendelkező sárgaréz golyóscsapok utólag felszerelhetőek hőmérővel.
3 Golyóscsap sárgarézből, nikkelezett kivitelben, mindkét oldalán belső menettel, műanyag fogantyúval és ürítővel (az ürítőcsap 1/4” méretű menettel rendelkezik).

4 Golyóscsap sárgarézből, nikkelezett kivitelben, műanyag fogantyúval, egyik oldalán belső menettel, másik oldalán kónuszos tömítésű, hollandi anyával rögzített menettes toldattal.
5 Golyóscsap sárgarézből, nikkelezett kivitelben, mindkét oldalán belső menettel vagy egyik oldalán belső-, a másik oldalán külső menettel és műanyag-bevonatú, horganyzott acél karral.
6 Golyóscsap sárgarézből, nikkelezett kivitelben, mindkét oldalán belső menettel vagy egyik oldalán belső-, a másik oldalán külső menettel és alumínium fogantyúval.
Az acél karral vagy alumínium fogantyúval rendelkező golyóscsapok utólag átszerelhetőek műanyag foganytúval.

7 Hőszigetelő elem PE-habból, hosszított kivitelű műagyag fogantyús „Optibal” golyóscsapokhoz. Közeghőmérséklet: t
s: –20 °C – +100 °C.
A hőszigetelő elem két héjból áll, melyeket rúgóacélból készült szorítópántok fognak össze. Az ábrán golyóscsappal összeépítve látható.
8 Hőmérő betét, műanyag fogantyúval szerelt „Optibal” golyócsapokhoz, antracit színű számlappal.
Az Oventrop “Optibal PK” egy golyóscsapokból álló szerelvény-készlet, amely a hőtermelő berendezések helyi adottságokhoz jól illeszthető csőhálózati bekötésére
szolgál.

A készletben az előremenő ághoz a szivatytyú elé, közvetlen a szivattyú szívócsonkjára hollandival felszerelendő, visszacsapó szeleppel összeépített golyóscsap, a szivattyú
után közvetlen a nyomócsonkra hollandival felszerelendő, piros számlapos hőmérővel szerelt golyóscsap, továbbá a visszatérőbe
egy kék számlapos hőmérővel szerelt golyóscsap található.
A készlettel a kivitelezők a kazán és a csőhálózat közötti szűk helyen a szükséges kötést el tudják készíteni.
A kereskedelemben kapható külsőmenetes, lapos tömítéses szivattyúk beépítése egyszerűen megoldható.
Alkalmazás:
fűtési berendezésekben, PN 10 nyomásfokozatig
Anyag:
sárgaréz, nikkelezett
Kivitelek:
névleges méret termékszám:
DN 25 135 35 81
DN 32 135 35 82
1 „Optibal PK” golyóscsap-készlet hollandi anyákkal és tömítőgyűrűkkel együtt, szivattyúkhoz történő csatlakozáshoz.
2 „Optibal” golyóscsap mindkét oldalán belsőmenetes kivitelben; antracit-színű hőmérővel termékszám: 107 80 03-16
3 Hőmérő betét, antracit számlappal, műanyag fogantyúval szerelt golyóscsapokhoz a golyóscsap névleges mérete termékszám
DN 10 – 15 107 71 81
DN 20 – 25 107 71 82
DN 32 – 50 107 71 83
DN 25 – 32 107 83 82 („Optibal P”-hez)

Az alább felsorolt műanyag fogantyúval rendelkező sárgaréz „Optibal” golyóscsapok

utólag felszerelhetőek hőmérő betéttel:
Termékszám: 107 71 03-16
107 73 03-10
107 78 04-08
107 57 04-10
