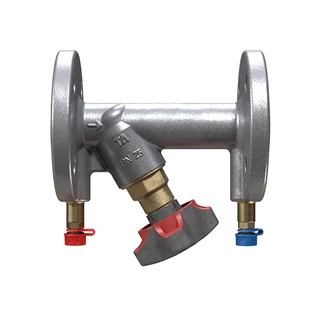

Beszabályozó szelep – PN 16 és PN 25 – DN 20-400
A karimás, szürkeöntvény (STAF) és gömbgrafitos öntvény (STAF-SG) beszabályozó szelepek pontos hidraulikai működést tesznek lehetővé rendkívül széles alkalmazási tartományban. A STAF/STAF-SG elsősorban fűtési és hűtési rendszerek szekunder oldalán alkalmazhatóak.
Kézikerék
A digitális leolvasásnak köszönhetően a kézikerék pontos és könnyű beszabályozást tesz lehetővé.
A DN 65-150 méretben a szelep állása a kézikerékről minden irányból leolvasható.
Pontos és precíz
Nagy mérési pontosságot biztosít.
Öntömítő mérőcsatlakozók
Az egyszerű és pontos beszabályozáshoz.
Elzárási funkció
A könnyű karbantartásért.
Műszaki ismertető
Alkalmazási terület:
- Fűtési és hűtési rendszerekben.
Funkciók:
- Beszabályozás
- Előbeállítás
- Mérés
- Elzárás (DN 100-400 méretek között a szelepkúp nyomáskiegyenlített.)
Méretek:
- STAF: DN 65-150
- STAF-SG: DN 20-400
Névleges nyomás:
- STAF: PN 16
- STAF-SG: PN 16 és PN 25 (lásd az egyes termékeknél)
Hőmérséklet:
- Legmagasabb üzemi hőmérséklet: 120°C
- Legalacsonyabb üzemi hőmérséklet: -10°C
Közeg:
- Víz, semleges folyadékok, víz-glikol keverék (0-57%).
Anyagok:
Szeleptest:
- STAF: Szürkeöntvény EN-GJL-250 (GG 25).
- STAF-SG: Gömbgrafitos öntvény EN-GJS-400-15.
DN 20-150:
- Szelepfelsőrész, fojtókúp és orsó AMETAL® ötvözet.
DN 200-300:
- Szelepfelsőrész és fojtókúp gömbgrafitos öntvény EN-GJS-400-15, orsó AMETAL® ötvözet.
DN 350-400:
- Szelepfelsőrész gömbgrafitos öntvény EN-GJS-400-15, fojtókúp gömbgrafitos öntvény EN-GJS-400-15 és bronz CuSn5Zn5Pb5 (EN 1982), orsó AMETAL® ötvözet.
Fojtókúp DN 100-400: PTFE bevonatos.
- Tömítések: EPDM.
- Csúszóhüvely: PTFE.
- Felsőrész csavarok: Felületkezelt acél.
- Mérőcsatlakozók: AMETAL® és EPDM.
- Kézikerék: DN 20-50 poliamid és TPE, DN 65-150 poliamid, DN 200-400 alumínium.
Az AMETAL® az IMI Hydronic Engineering által gyártott, cinkkiválással szemben ellenálló, speciális ötvözet.
Felületkezelés:
- DN 20-200: epoxi lakk.
- DN 250-400: kétkomponensű zománcfesték.
Jelölés:
- Szeleptest: TA, PN, DN, áramlási irány, anyag és az öntés dátuma (év, hónap, nap).
- CE-jelzés:
- CE: STAF (PN 16) DN 65-150, STAF-SG (PN 16) DN 200, STAF-SG (PN 25) DN 50-125.
- CE 0409*: STAF-SG (PN 16) DN 250-400, STAF-SG (PN 25) DN 150-400.
- *) Regisztrált szeleptest.
Karimák:
Beépítési hossz:
- ISO 5752 1. sorozat és EN 558-1 1. sorozat.
