Univerzális kazán keringető szivattyú, "A" energiaosztályú
Az ALPHA1 L fűtési keringető szivattyú, univerzális kazán csereszivattyú, mely a kazánok 95%-hoz megfelelő. Kompakt kialakítás, egyszerű csatlakoztatás (PWM), magasabb környezeti hőmérséklet tűrés. Ezek a tulajdonságok hozzájárulnak, hogy márkától függetlenül az ALPHA1 L tökéletesen illeszkedik minden kazánba. Ez megkönnyíti az elromlott, vagy régi és energiapazarló szivattyúk cseréjét. És nincs szüksége felesleges alkatrészekre sem.
Energiatakarékos
Az ALPHA1 L nem csak egy minden esetben jó csereszivattyú, de kimagasló energiamegtakarítási lehetőség is. Csúcstechnológiás motorral rendelkezik, amely a régebbi szivattyúkhoz képest kevesebb energiát fogyaszt, ami alacsonyabb üzemeltetési költségeket jelent.
Előnyök:
A kazánok 95%-hoz illeszkedik Energiahatékony, csúcstechnológiájú motor Megbízható, hosszútávú működés Alacsony zajszint - 42-43dB(A) Megszorulás elleni csavar a fedlapon
Alkalmazási területek:
Kazánok Padlófűtés Keverőkörök HMV rendszerek Biomassza fűtés
Műszaki adatok:
- Max. emelőmagasság: 6 m
- Teljesítmény felvétel: 4 - 45 W
- Szivattyúház anyaga: Öntöttvas
- Járókerék anyaga: Kompozit,
- PP Szivattyú nyomócsonkja: 6/4"
- Szal. foly. hőmérséklet: 2 - 95 °C
- Hálózati feszültség: 230/50 V/Hz

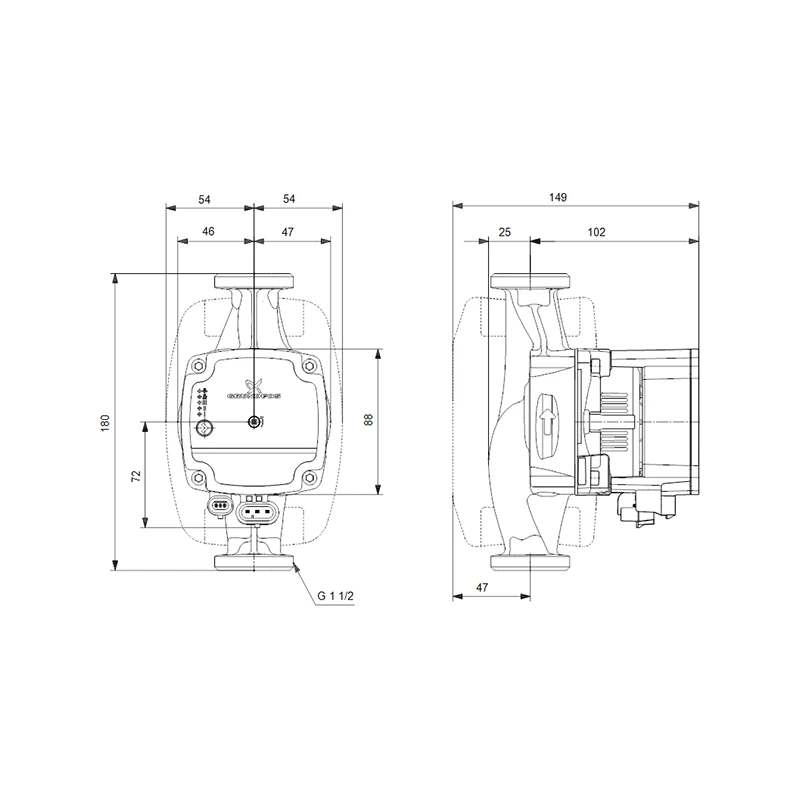

- Beépítési hossz: 180 mm
- Max. üzemi nyomás: 10 bar
- Súly: 2,20 kg
Technikai adatok:
- Max. emelőmagasság: 60 dm
- Szigetelési osztály: 95
- Minősítés az adattáblán: CE,VDE,GS
- Model: C
Szerkezeti anyagok:
- Szivattyúház: Öntött vas
- Szivattyúház: EN 1561 EN-GJL-150
- Szivattyúház: ASTM A48-150B
- Járókerék: Composite/PES 30 % GF
Telepítés:
- Megengedett hőmérséklettartomány: 0 .. 55 °C
- Maximális üzemi nyomás: 10 bar
- Csőcsatlakozás: G 1 1/2
- Karima nyomásfokozata: PN 10
- Beépítési hossz: 180 mm
Folyadék:
- Szivattyúzott közeg: Tiszta víz
- Folyadékhőmérséklet tartomány: 2 .. 95 °C
- Folyadék hőmérséklet működése közben: 60 °C
- Sűrűség: 983.2 kg/m3
Elektromos adatok:
- Telj. - P1: 4 .. 45 W
- Hálozati frekvencia: 50 Hz
- Névleges feszültség: 1 x 230 V
- Maximális áramfogyasztás: 0.05 .. 0.42 A
- Védettségi osztály (IEC 34-5): X4D
- Szigetelési osztály (IEC 85): F
- Motorvédelem: Nincs
- Hővédelem: ELEC
Vezérlés:
- A kapcsolódoboz helye: 6H
Egyéb:
- Energy (EEI): 0.20
- Nettó tömeg: 2.23 kg
- Össztömeg: 2.52 kg

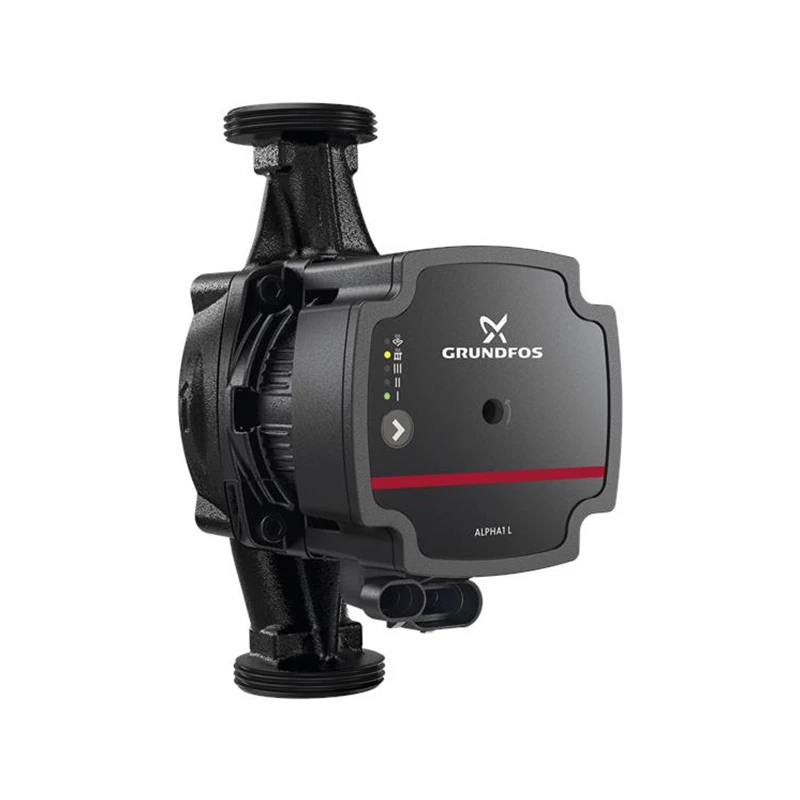

A Grundfos ALPHA1 L 25-60 180 egy nagy hatékonyságú keringető szivattyú, állandó mágneses motorral (ECM technológia).
A szivattyú három vezérlési módot tartalmaz; radiátor fűtési mód, padlófűtés üzemmód és állandó görbe / állandó sebesség. Továbbá a sebességet kisfeszültségű PWM (Pulse Width Modulation) jel vezérli.
A szivattyú kerámia tengellyel és radiális csapágyakkal, széncsapágyakkal, rozsdamentes acél rotoros kannával, csapágylemezzel és rotorburkolattal, kompozit járókerékkel rendelkezik, amelyek mindegyike hozzájárul a hosszú élettartamhoz, és a szivattyú önfúvással rendelkezik, ami hozzájárul a könnyű üzembe helyezéshez valamint az ellenőrzési mód egyszerű kiválasztása. A kompakt kialakítású szivattyúfej integrált vezérlődobozzal és kezelőpanellel a leggyakoribb berendezésekhez és kazánokhoz illeszkedik. A szivattyú és a motor szerves egységet képeznek tengelyzárás nélkül. A szivattyú a nedves futóműből áll. Ez azt jelenti, hogy a csapágyakat a szivattyúzott folyadék keneti. Ezek a konstrukciók biztosítják a karbantartásmentes működést.
- A szivattyúház öntöttvasból készül, és elektro-bevonattal javítja a korrózióállóságot.
- A motor egy szinkron állandó mágneses rotor / kompakt álló motor. A szivattyú vezérlő a vezérlődobozba van beágyazva, amely az állórész házához van rögzítve, és csatlakozódugóval csatlakozik az állórészhez.
- Három állandó görbe / állandó sebesség.
- Radiátoros fűtés üzemmód.
- Padlófűtés üzemmód.
- PWM profil a fűtési alkalmazásokhoz (A profil). A PWM jel olyan módszer, amely analóg jelet generál digitális forrás felhasználásával.
- Energiatakarékos, megfelel az ErP direktívának
- A blokk feloldása, amely a vezérlődoboz elejétől elérhető.
- Megbízhatóan és hatékonyan fut a legigényesebb körülmények között is
- Állítható és rugalmas szerelődugasz, két lehetséges tömszelencével.
