Használható:
- Légkondicionálás kereskedelmi épületekben
- Fűtés- Kereskedelmi épületek
- Használati melegvíz keringetés
- Fűtés
- Központi hűtés
- Központi fűtés
- Fűtés-Ipar
A legjobb választás, ha a rendszerszabályozás és felügyelet kulcsfontosságú. A MAGNA3 támogatja a terepi buszt egy opcionális CIM modul révén és egy TFT kijelzővel van ellátva, az intelligens alkalmazások egyszerű konfigurációja érdekében.
Páratlan hatékonyságával, mindent átfogó termékskálájával és beépített kommunikációs lehetőségeivel, a MAGNA3 ideális olyan mérnökök és beszerzők számára, akik nagy teljesítményű fűtő- és hűtőrendszereket keresnek. A MAGNA3 ideális választás szinte bármilyen épületprojekthez – legyen az régi vagy új. A szivattyú védett forgórészű típusú, ami azt jelenti, hogy a szivattyú és a motor egy egységet képez tengelytömítés nélkül és csak két tömítőgyűrűt használ tömítésként. A csapágyakat a szivattyúzott folyadék keni. A MAGNA3 olyan szivattyú, ami nem igényel karbantartást és rendkívül alacsony az élettartam költsége.
Jellemző tulajdonságok
- AUTOADAPT
- FLOWADAPT és FLOWLIMIT (csökkenti a szivattyú fojtószelep igényét)
- Arányos nyomás szabályozás
- Állandó nyomás szabályozás
- Állandó hőmérséklet szabályozás
- Hőmérséklet-különbség szabályozás (további hőmérséklet-érzékelőt igényel)
- Állandó görbe üzemmód
- Maximum and minimum munkagörbe
- Automatikus éjszakai üzemmód
- Hőmennyiség-monitor
- Nincs szükség külső motorvédelemre
- Innovatív szorítógyűrű, amelyen egyetlen csavar teszi könnyen áthelyezhetővé a szivattyúfejet.
- A fűtőrendszerekhez használt egyfejes szivattyúkat hőszigetelő burkolattal szállítjuk
- Átfogó hőmérséklet-tartomány a léghűtésű elektronika miatt
Kommunikáció
- Vezeték nélküli kommunikáció a Grundfos GO Remote applikációval
- Terepi busz kommunikáció a CIM modulokon keresztül
- Digitális bemenetek
- Relékimenetek
- Analóg bemenet
Termék jellemzők

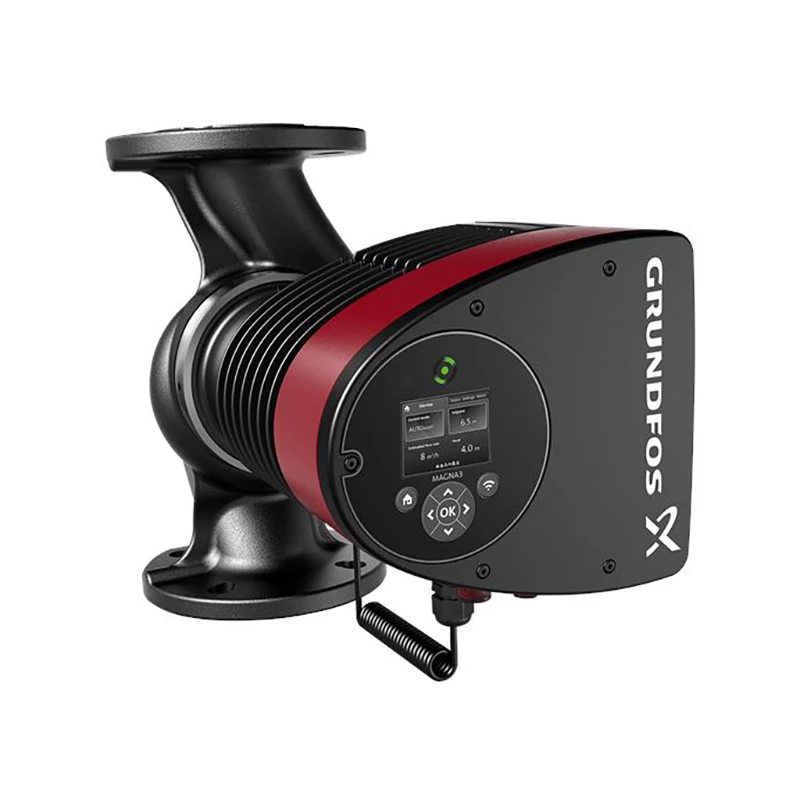

A MAGNA3 egy egyfázisú szivattyú, jellemzői pedig a következők
- Kapocsdobozba épített kontroller
- Kontrollpanel TFT kijelzővel a kapocsdobozon
- Kapocsdoboz előkészítve a külön rendelhető CIM modulokhoz
- Beépített nyomáskülönbség és hőmérséklet érzékelő
- Öntöttvas szivattyúház (rozsdamentes acél változatban is kapható)
- Szénszál erősítésű kompozit forgórész burkolat
- Rozsdamentes acél csapágypajzs és forgórész burkolat
- Alumíniumötvözet állórészház
- Léghűtésű teljesítmény elektronika
Motor és elektronika szabályozó
A MAGNA3 egy 4-pólusú állandó mágnesű szinkronmotort (PM motor) tartalmaz. Ezt a motortípust a hagyományos aszinkron rövidrezárt forgórészű motorhoz képest nagyobb hatásfok jellemzi. A szivattyú fordulatszámát egy beépített frekvenciaváltó szabályozza.
Műszaki
| Névleges térfogatáram |
10.89 m³/h |
| Névleges szállítómagasság |
5.564 m |
| Max. szállítómagasság |
80 dm |
| TF osztály |
110 |
| Approvals |
CE,VDE,EAC,MOROCCO,UKCA,TSERCM,UkrSEPRO |
| Modell |
E |
Anyagok
| Szivattyúház |
Öntöttvas |
| |
EN-GJL-250 |
| |
ASTM A48-250B |
| Járókerék |
PES 30%GF |
Telepítés
| Megengedett hőmérséklettartomány |
0 .. 40 °C |
| Maximális üzemi nyomás |
10 bar |
| Karimaszabvány |
DIN |
| Csőcsatlakozás |
DN 40 |
| Névl. nyomás |
PN 6/10 |

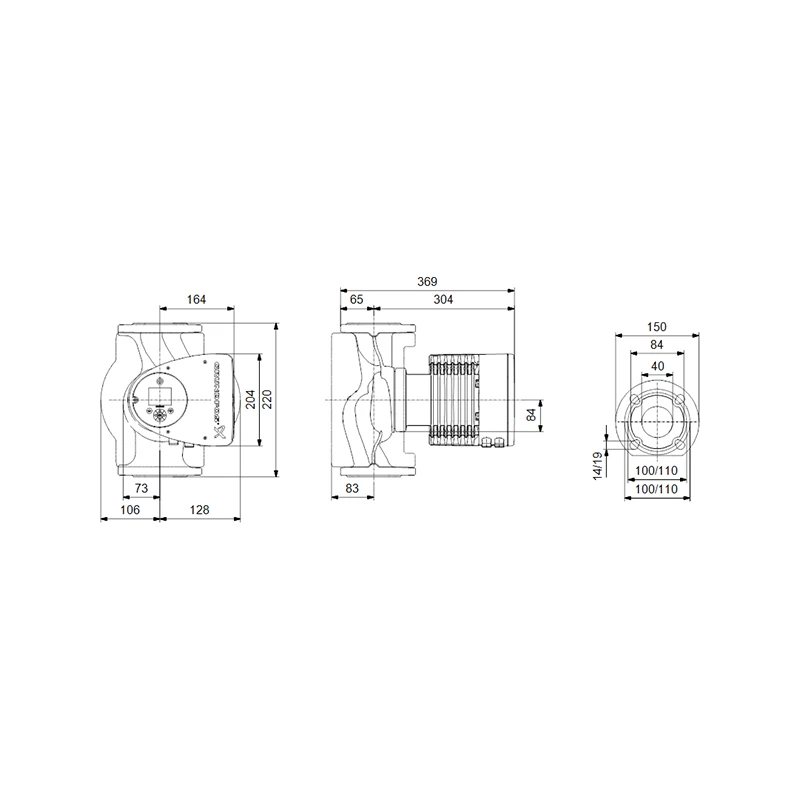

| Beépítési hossz |
220 mm |
Folyadék
| Szivattyúzott közeg |
Víz |
| Folyadékhőmérséklet tartomány |
-10 .. 110 °C |
| Folyadék-hőmérséklet működés közben |
60 °C |
| Sűrűség |
983.2 kg/m³ |
Elektromos adatok
| Telj. - P1 |
17 .. 267 W |
| Hálózati frekvencia |
50 / 60 Hz |
| Névleges feszültség |
1 x 230 V |
| Maximális áramfelvétel |
0.19 .. 1.26 A |
| Védettségi osztály (IEC 34-5) |
X4D |
| Szigetelési osztály (IEC 85) |
F |
Egyéb
| Energia (EEI) |
0.19 |
| Nettó tömeg |
16.3 kg |
| Össztömeg |
18.1 kg |
| Szállítási térfogat |
0.039 m³ |
| Dán VVS No. |
380952408 |
| Svéd RSK szám |
5732487 |
| Finn |
4615146 |
| Norvég NRF szám |
9042659 |
| Származási ország |
DE |
| Egyedi vámtarifaszám |
84137030 |
| Environmental approvals |
CN ROHS,WEEE |
