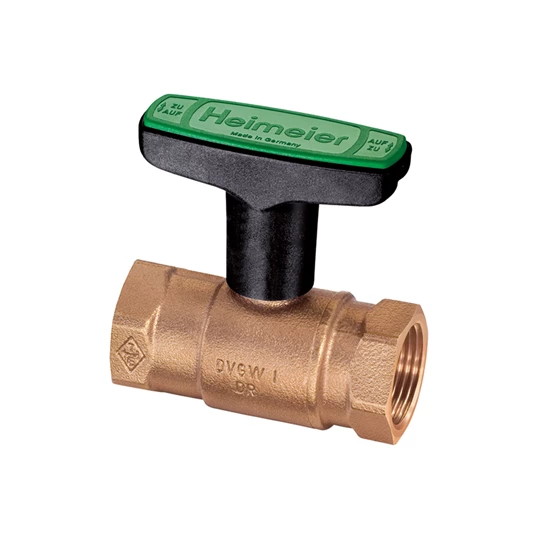

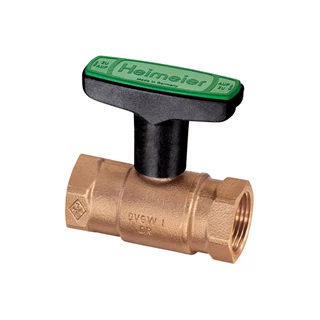

Heimeier Globo D vizes golyóscsap DN50

Vörösöntvény gömbcsap ivóvizes rendszerekhez

A Globo D széles körben alkalmazható gömbcsap ivóvizes rendszereknél. A kompakt kézikeréknek köszönhetően a Globo D gömbcsap ideális választás mind a hőtermelőknél, mind az elosztó hálózatokban.

• Szeleptest és a záróelem korróziálló
• A csőalakú szeleptest ideális az egyszerű szigeteléshez
• A működtető kar a szigetelésen kívül helyezkedik el
• Elérhető préskötéses kivitelben is
• A M106 szelepmozgató felszerelhető a DN 15-32 méretű szelepekre

Műszaki ismertető

Alkalmazás:

• Ivóvizes rendszerek

Funkciók:

• Elzárás: A leszerelhető kézikerék ütésálló műanyagból készül. A rejtett kézikerék ütközőnek köszönhetően nincsenek kiálló fém alkatrészek amelyek sérüléseket okozhatnak.
• A kézikerék lecserélhető beépített hőmérős változatra is.
• Ürítés (0675 és 0676)

Méretek:

• Elérhető belső menetes kivitelben, ürítőcsonk nélkül, DN 15 - DN 50 mérettartományban, Viega préscsatlakozókkal DN 15 - DN 32 mérettartományban.
• Külső/belső menetes kivitelben, Viega préscsatlakozókkal, ürítőcsonkkal DN 15 - DN 32 mérettartományban elérhető.

Névleges nyomás:

• PN 16

Hőmérséklet:

• Legmagasabb üzemi hőmérséklet -10°C – 120°C, préscsatlakozókkal, 110°C, ürítőcsonkkal 95°C.

Anyagok:

• A szeleptest és a záróelem cinkkiválással szemben ellenálló vörösöntvényből készül.
• A záróelem speciálisan megmunkált, egyenes furattal és teflon bevonattal készül.
• A karbantartás-mentes kettős O-gyűrűs tömítés EPDM-ből, az elzáró elem tömítése teflonból (PTFE) készül.

Szigetelés:

• A hőszigetelő héjazat a belső menetes és préskötéses verziókhoz két egymáshoz kapcsolható félből áll, lásd. kiegészítők.

Szelepmozgatók:

• M106 szelepmozgató a DN 15 – 32 szelep méretekhez
• Cikkszám.
• 230 V: 0600-00.700
• 24 V: 0600-01.700

Engedélyek:

• A Globo D megfelel a következő előírásoknak: DVGW W 570-1, DVGW W 270, DIN EN 13828, DIN 50930-6 és KTW. A DIN 4109 szabvány szerint az I-es szerelvényosztályba sorolva (az EN ISO 3822 1. és 3. része szerint bevizsgálva).
