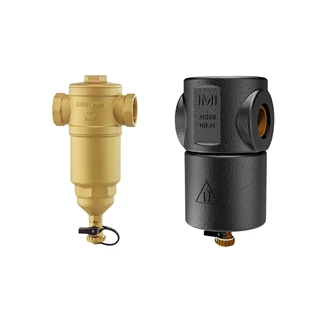

Iszap és magnetit leválasztó ciklon technológiával, függőleges és vízszintes beépítéshez
Átfogó termékválaszték iszap és magnetit leválasztására hűtési és fűtési rendszerekben. Az alkalmazási lehetőségek sokfélesége, valamint a moduláris felépítés egyedülálló. A ciklon technológia új szintre emeli az iszapleválasztás hatékonyságát.

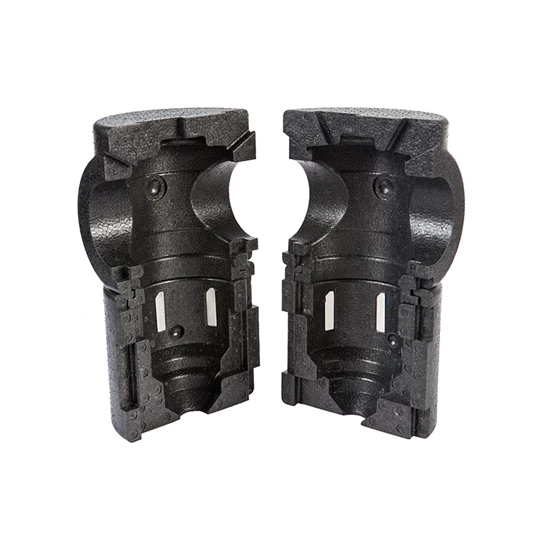

Mágnes és hőszigetelés ZCHM
A mágneses szigetelés a Zeparo Cyclone-ra a rendszer ürítése nélkül is felszerelhető és karimás ZCDF-fel is használható.
Mérettől függetlenül nagy hatékonyság
- A leválasztás hatékonysága az áramlási sebesség növekedésével fokozatosan nő. A nyomásesés üzem közben stabil, függetlenül az összegyűlt szennyeződés mennyiségétől. Még magasabb fokú védelem erősebb áramlás esetén, pl. hűtési alkalmazásokban. Akár 300 kW teljesítményig alkalmazható.
Tisztítja és védi a rendszert
- Védi a kritikus rendszerelemeket - pl. kazánokat, szivattyúkat, szelepeket, hűtőegységeket és hőmennyiségmérőket - a működési hibáktól és a szennyeződések miatti meghibásodástól. Nem áll fenn az eltömődés kockázata: az összegyűlt szennyeződés a leeresztőszelep segítségével könnyen és gyorsan kiöblíthető. Csökkenti a berendezés karbantartási igényét és a kapcsolódó költségeket a rendszer élettartama alatt.
Mágneses kiegészítő
- Még tovább optimalizálja az iszap-, illetve a finomabb szemcseméretű magnetit-szennyeződések (fekete fémoxidok) leválasztásának hatékonyságát. Kezelése, tisztítása egyszerű. Kombinálja a mágneses leválasztást és a hőszigetelést. Rendelhető szettben a Zeparo Cyclone-nal, vagy külön kiegészítőnként.
Vízszintes és függőleges beépítés
- Az egyedülálló ciklon technológia hatékonyságát a beépítési szög nem befolyásolja, így a Zeparo Cyclone függőleges vezetékre is szerelhető.
Műszaki ismertető
Alkalmazási terület:
- Fűtési és hűtési rendszerek.
Közeg:
- Nem agresszív és nem mérgező fűtő/hűtő közeg.
- Fagyálló adalék 50%-ig.
Nyomás:
- Megengedett max. nyomás, PS: 10 bar
- Megengedett min. nyomás, PSmin: 0 bar
Hőmérséklet:
- Megengedett max. közeghőmérséklet, TS: 120 °C
- Megengedett min. közeghőmérséklet, TSmin: -10 °C
Anyagok:
- Test: Sárgaréz
- Ciklonbetét: PPS Ryton
- Tömítések: EPDM
Jelölés:
- Szeleptest: PN, DN és áramlási irány.
- TS és Tsmin jelölés.
Szállítás és tárolás:
Mágneses hőszigetelés:
- Mágnes: NdFeB Ni-Cu-Ni-el burkolat/véfelem a rozsda ellen.
- Szigetelés: Expandált polipropilén (EPP), antracit.
- Hővezető képesség kb. 0.035 W/mk.
- Tűzvédelmi osztály: B2 a DIN 4102 szerint, illetve E az EN 13501-1 szerint.
- Megengedett max. hőmérséklet: 110 °C.
- Megengedett min. hőmérséklet: 6-8 °C (harmatpont felett).
